《2026年成都中考真题精选物理》

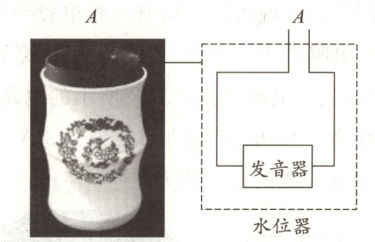

6. 小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处$A$点是水位器的两个金属触点，当杯中的水位达到$A$位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于 (B)


A.导线
B.开关
C.用电器
D.电源

答案： 6.B　解析:由题意知，当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关。故选B。
[考点]导线与开关。

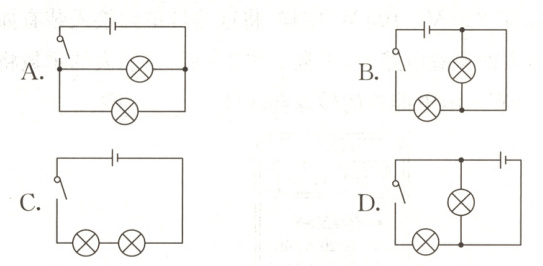

7. 短路和断路是电路中常见的故障，下列四幅图有短路现象的是 (B)

答案： 7.B解析:A.图中开关闭合后，电流有两条路径，组成并联电路，没有短路现象，故A不符合题意;
B.图中开关闭合后，右面的那个灯两端用导线直接连接在了一起，导致该灯中没有电流通过，该灯发生短路，故B符合题意;C.图中开关闭合后，电流有一条路径，电路为串联电路，没有短路现象，故C不符合题意;D.图中开关闭合后，电流有两条路径,组成并联电路，没有短路现象，故D不符合题意。故选B。
[考点]电路的三种状态。

8. 随着人们生活水平的提高，家庭中的用电器越来越多。下列关于图中用电器的说法，不正确的是 (C)


A.甲图中，三合一的数据线给三台手机同时充电时，三个插头之间是并联的
B.乙图中，任意取下一个灯泡后整串彩灯都会熄灭，每个灯泡之间是串联的
C.丙图中，餐厅里的三盏灯，用一个开关能同时控制它们的通断，三盏灯是串联的
D.丁图中，写作业时照明用的台灯，有一个开关控制它的通断，灯和开关是串联的

答案： 8.C解析:A.三合一的数据线给三台手机同时充电时,三个插头可以独立工作,互不影响,因此它们是并联的,故A正确;B.任意取下一个灯泡后
整串彩灯都会熄灭，说明这些彩灯之间相互影响，是串联的，故B正确;C.餐厅里的三盏灯是并联的，开关在干路上，所以能同时控制它们的通断，故C错误;D.一个开关控制台灯的通断，灯和开关是串联的，故D正确。故选C。
[考点]串联和并联的概念与辨析。
