《2026年成都中考真题精选物理》

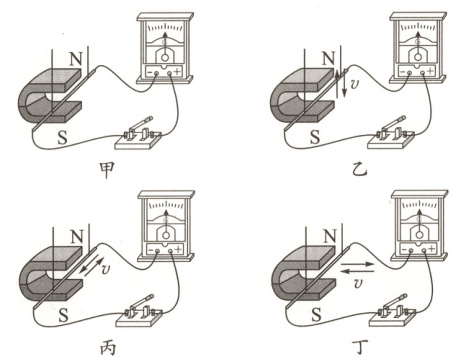

23. (6分)在“探究导体在磁场中运动时产生感应电流条件”实验中,某小组利用电流计、开关、U形磁体、导线、导体棒组成了如图甲所示电路。

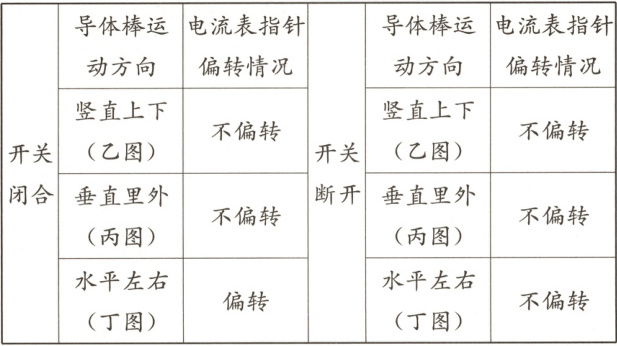

(1)探究小组将观察到的现象记录在下表中:

分析表中信息可知,导体在磁场中运动产生感应电流的条件:闭合电路的一部分导体在磁场中做 切割磁感线 运动。
(2)探究小组观察到磁体不动时,导体棒向右运动指针向右偏转,向左运动指针向左偏转;若导体棒静止不动,磁体向右运动时,观察到电流表指针向 左 偏转。
(3)探究小组发现实验中电流表的指针偏转角度较小,你有什么方法使指针偏转角度变大?答: 增大导体棒的切割速度 (写出一种即可)。

答案： 23.
(1)切割磁感线
(2)左
(3)增大导体棒的切割速度
解析：
(1)由表中数据可知，开关闭合，电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。
(2)导体棒向右运动指针向右偏转，向左运动指针向左偏转，若导体棒静止不动，磁体向右运动时，相当于导体向左切割磁感线，电流表指针向左偏转。
(3)灵敏电流计指针偏转角度较小，要偏转更明显，可以增大导体切割磁感线的速度或换用磁性更强的U形磁体。
[考点]探究产生感应电流的条件。
