《2026年成都中考真题精选物理》

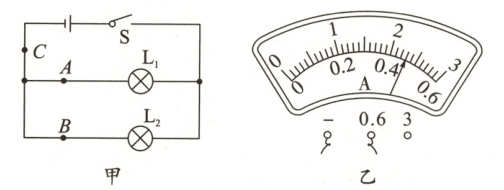

24. (6分)为了“探究并联电路中电流的关系”,小艾同学设计了如图甲所示的实验电路图进行实验。



(1)连接电路的过程中开关应该断开(选填“断开”或“闭合”)。
(2)将电流表连接在$C$处,闭合开关后,发现其指针位置如图乙所示,则通过干路的电流为0.46A。

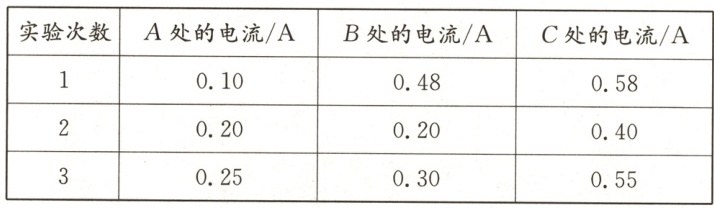

(3)如表所示,小艾经过正确实验操作,反复实验得到了$A$、$B$、$C$三处的电流值。小艾根据三次实验数据分析得出结论：在并联电路中,干路电流等于各支路电流之和。在三次实验中以下操作无意义的是B。
A. 更换不同规格的小灯泡
B. 交换小灯泡的位置
C. 再并联一个小灯泡
D. 更换不同电压的电源

答案： 24.
(1)断开　
(2)0.46　
(3)B
解析:
(1)连接电路的过程中开关应该断开。
(2)将电流表连接在C处，闭合开关后，发现其指针位置如图乙所示，电流表选用小量程，分度值为$0.02A$，则通过干路的电流为$0.46A$。
(3)A.为得出普遍性的规律，要换用不同规格的小灯泡多次测量，故A正确;B.并联电路各支路互不影响，交换小灯泡的位置，不能达到多次测量的目的，故B错误;C.再并联一个灯泡，也改变了小灯泡的电阻，故C正确;D.更换不同的电源，也能达到多次测量的目的，故D正确。故选B。
