《2026年成都中考真题精选物理》

17. 如图所示,重为100 N的物体在水平拉力F为10 N的作用下,沿水平面向左做匀速直线运动,物体受到水平地面的摩擦力是其重力的0.12倍,若物体在10 s内向左移动了10 m,则拉力所做的功为 300 J,滑轮组有用功的功率为 12 W。

答案： 17.300 12 解析：由图可知，动滑轮上的绳子段数$n=3$，拉力所做的功$W=Fs_{绳}=Fns_{物}=10 N × 3 × 10 m=300 J$;水平使用滑轮组时，克服物体所受摩擦力做的功为有用功，根据题意可得，物体受到的摩擦力$f=0.12G=0.12 × 100 N=12 N$，有用功$W_{有}=fs_{物}=12 N × 10 m=120 J$，滑轮组有用功的功率$P=\frac{W_{有}}{t}=\frac{120 J}{10 s}=12 W$。
[考点]功率的计算;功的简单计算。

18. 如图所示,当a处接电流表,b处接电压表,闭合开关S,电路总功率为P₁;当a、b两电表互换位置后,再闭合开关S,电路总功率为P₂。已知U=6 V,R₁=20 Ω,R₂:R₃=1:3,P₁:P₂=4:3,则R₂的阻值为 20 Ω;若现将电源与b处电流表位置互换,其他均不变,再闭合开关S,电路总功率为 4.2 W。

答案： 18.20 4.2 解析：如图所示，当$a$处接电流表，$b$处接电压表，闭合开关S，$R_2$和$R_3$并联，当$a$、$b$两电表互换位置后，再闭合开关S，电路中只有$R_1$，可得$I_2=\frac{U}{R_1}=\frac{6 V}{20 \Omega}=0.3 A$，根据电路的总功率$P=UI$知，电源电压不变，电功率之比等于电流之比，故$I_1:I_2=P_1:P_2=4:3$，可得$I_1=\frac{4}{3}I_2=\frac{4}{3} × 0.3 A=0.4 A$，根据$I_1=\frac{U}{R_2}+\frac{U}{3R_2}$，$R_2:R_3=1:3$，可得$0.4 A=\frac{6 V}{R_2}+\frac{6 V}{3R_2}$，解得$R_2=20 \Omega$。若现将电源与$b$处电流表位置互换，其他均不变，则电阻$R_1$、$R_2$和$R_3$并联，电路总功率$P=\frac{U^2}{R_1}+\frac{U^2}{R_3}+\frac{U^2}{R_2}=\frac{(6 V)^2}{20 \Omega}+\frac{(6 V)^2}{3 × 20 \Omega}+\frac{(6 V)^2}{20 \Omega}=4.2 W$
[考点]电功率的综合计算;欧姆定律的应用。

19. (2分)如图所示,两物体位于地球两极上,画出两物体所受重力的示意图。(其中O₁、O₂为两物体重心,O为地心)

答案：
19.

解析：重力的方向总是竖直向下，指向地心。
[考点]重力的示意图。

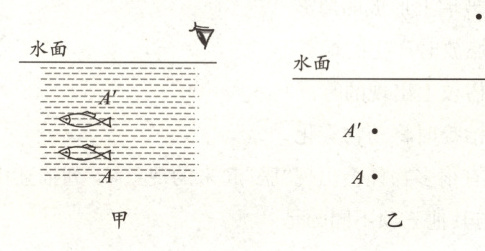

20. (2分)如图所示,图甲是人在岸边观察水中鱼时的情景,在图乙中完成光路图。(其中A表示鱼的位置,A'表示鱼像的位置,B表示人眼位置,可以不画法线,保留作图痕迹)

答案：
20.

解析：先连接人眼和虚像，即连接$B$与$A^\prime$，找到折射点，$A$处的光射到折射点进入人眼。
[考点]根据物和像作折射光路图。
