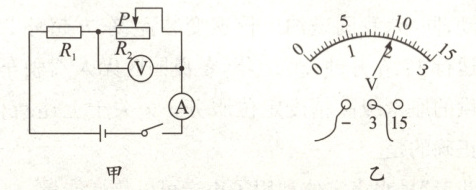

22. 如图甲所示的电路中,电源电压恒定为6V,电阻R₁=10Ω,滑动变阻器R₂标有“50Ω 0.5A”字样。闭合开关S,移动滑动变阻器滑片P,当电压表V的示数如图乙时,流过电阻R₁的电流I₁=

0.4
A,为保证电路中各元件安全工作,则滑动变阻器R₂接入电路的最小阻值为2
Ω。
答案:
22.0.4 2 解析:由图甲可知,R1与R2串联,电压表测R2两端的电压,电流表测电路中的电流。由图乙可知,电压表的量程为0~3V,分度值为0.1V,R2两端的电压U2=2V,因串联电路中总电压等于各分电压之和,所以电阻R1两端的电压U1=U−U2=6V−2V=4V,流过电阻R1的电流1= $\frac{U,}{R}$=$\frac{4V}{10}$=0.4A,由滑动变阻器R2的铭牌可知,电路中的最大电流I=0.5A,此时电压表的示数最小,则电压表的最小示数U小=
U−IkR1=6V−0.5A×10Ω=1V,滑动变阻器R接入电路的最小阻值R2小=UI大沙=$\frac{1V}{0.5A}$=
2Ω。
[考点]欧姆定律的应用。
U−IkR1=6V−0.5A×10Ω=1V,滑动变阻器R接入电路的最小阻值R2小=UI大沙=$\frac{1V}{0.5A}$=
2Ω。
[考点]欧姆定律的应用。
23. 如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路,夜晚天暗时自动发光,早晨天亮时自动熄灭。控制电路中,电源由两节干电池串联而成。R₁为定值电阻,R₂为光敏电阻,其阻值会随着光强的增大而

减小
(选填“增大”“不变”或“减小”);S闭合时,电磁铁的下端为S
极。
答案:
23.减小 S 解析:由题知,照明灯在天暗时发光,说明此时照明电路闭合,即衔铁上动触点与静触点接触,由图可知,此时衔铁应被释放,则电磁铁的磁性减弱,说明控制电路中的电流变小,根据I=$\frac{U}{R}$可知,控制电路中的电阻变大,即此时光敏
电阻的阻值变大,反之,天亮时光敏电阻的阻值变小,所以,该光敏电阻的阻值随光照强度的增大而减小;由安培定则可知,电磁铁的上端为N 极,下端为S极。
[考点]电磁继电器的构造与原理;安培定则;利用安培定则判断磁极。
电阻的阻值变大,反之,天亮时光敏电阻的阻值变小,所以,该光敏电阻的阻值随光照强度的增大而减小;由安培定则可知,电磁铁的上端为N 极,下端为S极。
[考点]电磁继电器的构造与原理;安培定则;利用安培定则判断磁极。

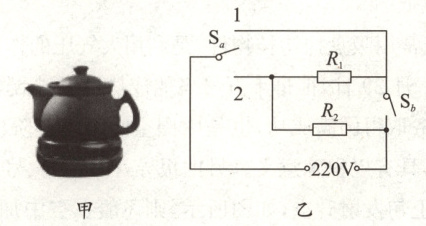

24. 如图甲所示为一款电煎药壶,工作电路简化为图乙,它在工作时,有高温、中温和低温三个挡。已知正常工作时,高温挡功率为600W,中温挡功率为200W。当Sₐ接1,同时Sᵦ断开时,电路处于

低温
挡,用该电器的“高温”挡正常工作20min,电阻R₁产生的热量为4.8×10⁵
J。
答案:
24.低温 $4.8×10^{5}$ 解析:由图乙可知,当S接1,同时S,断开时,R、R2串联,当S接2,同时S断开时,只有R2工作,当S接2,同时S,闭合时,'R1、R并联;根据串并联电路的电阻特点可知,当S。接1,同时S断开时,R、R2串联,电路中的总电阻最大,根据P=可知,电路的总功率最小,电
煎药壶处于低温挡;高温挡工作时R的电功率P=P高−P中=600W−200W=400W,高温挡工作20min,电阻R1产生的热量Q=W=
P1t=400W×20×60s=$4.8×10^{5}$J。
[考点]电热的多挡问题。
煎药壶处于低温挡;高温挡工作时R的电功率P=P高−P中=600W−200W=400W,高温挡工作20min,电阻R1产生的热量Q=W=
P1t=400W×20×60s=$4.8×10^{5}$J。
[考点]电热的多挡问题。
