《2026年成都中考真题精选物理》

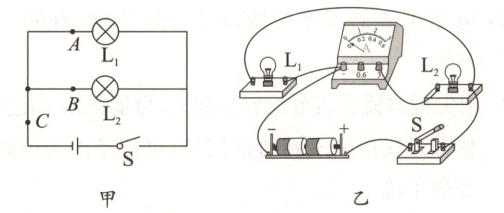

24. (6 分)在“探究并联电路中的电流特点”的实验中, 图甲是某小组同学设计的电路图。
(1)图乙是该小组连接的电路, 闭合开关 $\mathrm{S}$, 电流表测通过$L_{2}$的电流。

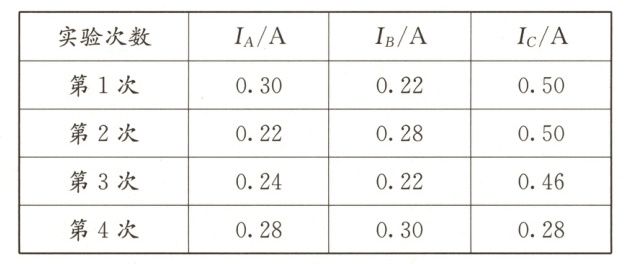

(2)该小组同学换用不同规格的小灯泡进行实验, 用电流表多次测 $A 、 B 、 C$ 三点的电流, 记录实验数据如下表。

分析表中数据, 下列说法不合理的是B。
A. 四次实验中电流表选用的量程为 $0 \sim 0.6 \mathrm{~A}$
B. 表中的数据均在误差范围内
C. 此实验还可测量更多组数据
D. 通过多次实验, 可避免偶然性
(3)小成同学测量通过 $\mathrm{L}_{1}$ 的电流时, $\mathrm{L}_{1}$ 正常发光, $\mathrm{L}_{2}$ 忽亮忽灭, 他接下来的操作应该是检查$L_{2}$所在支路的接线柱是否连接好(或检查$L_{2}$是否拧紧)。(写出一条即可)

答案： $24.(1)L_{2} (2)B (3)$检查$L_{2}$所在支路的接线柱是否连接好(或检查$L_{2}$是否拧紧)
解析:
(1)由图乙可知，两个支路一条是$L_{1}$单独接入，另一条支路是$L_{2}$和电流表，所以电流表测量通过$L_{2}$的电流。
(2)A所有示数没有超过0.6A，故应选择小量程来提高数据的精确度，故A合理;B第4次实验$I_{c}$的电流与两个支路的电流之和差距过大，不在误差允许范围内，故B不合理;C此实验还可以继续换不同规格的小灯泡，或者换电源电压进行实验，测量更多数据，故C合理;D本实验为探究实验，多次实验的目的是避免实验结论出现偶然性，故D合理。故选B。
$(3)L_{1}$与$L_{2}$此时是并联关系，若$L_{2}$忽亮忽灭，可能是$L_{2}$所在支路接触不良导致，可以检查$L_{2}$所在支路的接线柱是否连接好，或者检查$L_{2}$是否拧紧。
【考点】探究并联电路中干路电流与各支路电流的关系。
