《2026年成都中考真题精选物理》

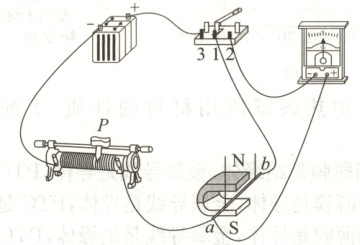

29. (6分)利用如图所示的装置进行电与磁的相关实验。
(1)若利用该装置探究“通电导体在磁场中受力”,应将开关的接线柱1和(选填“2”或“3”)接通。
(2)将开关反方向闭合,利用该装置探究“产生感应电流的条件”。让悬挂的导体ab在图示位置沿竖直方向上下运动,灵敏电流计指针(选填“会”或“不会”)发生偏转。
(3)保持磁体不动,若导体ab水平向右运动,灵敏电流计指针向左偏转;若要使灵敏电流计的指针向右偏转,可以。
A. 将磁体的磁极对调,导体ab水平向左运动
B. 保持磁体不动,导体ab水平向左运动

答案：
(1) 3
(2) 不会
(3) B

30. (6分)某同学用如图甲所示的电路测量未知电阻$R_{x}$的阻值。

(1)闭合开关前,滑动变阻器滑片应该调至(选填“A”或“B”)端。
(2)闭合开关后,移动滑动变阻器的滑片至某一位置,读出电压表的示数为2.7V,电流表的示数如图乙所示,可计算出未知电阻$R_{x}=$Ω。
(3)另一组同学利用图丙所示的电路也完成了该实验。已知电源电压保持不变,滑动变阻器的最大阻值为$R_{0}$,a、b为滑动变阻器两端点,请把实验步骤补充完整。
①闭合开关S,移动滑片P至a端,读出电压表示数$U_{1}$;
②闭合开关S,移动滑片P至b端,读出电压表示数$U_{2}$;
③则待测电阻阻值的表达式$R_{x}=$(用$R_{0}$、$U_{1}$、$U_{2}$表示)。

答案：
(1) B
(2) 电流表量程为$0\sim0.6A$，分度值$0.02A$，其示数为$0.3A$，根据$R = \frac{U}{I}$，$U = 2.7V$，$I = 0.3A$，可得$R_{x}=\frac{2.7V}{0.3A}=9\Omega$
(3) ③$R_{x}=\frac{U_{2}R_{0}}{U_{1}-U_{2}}$
