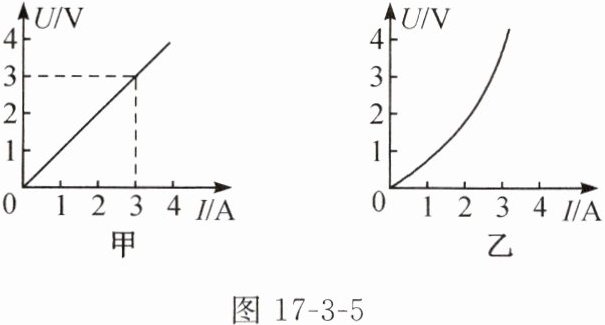

5. (多选)在用“伏安法”测电阻的实验中,小雪和小彤分别选用定值电阻和小灯泡作为测量对象,她们在处理实验数据时,画出了对应的U-I图像分别如图17-3-5甲、乙所示。对图像的分析正确的是( )


A.由图甲可知,定值电阻的阻值为1Ω
B.由图甲可知,定值电阻的阻值不随其两端的电压和其中电流的改变而改变
C.由图乙及实验现象可知,小灯泡的电阻随灯丝温度的升高而增大
D.为了减小误差,应该用多次测量的方法,计算小灯泡的电阻

答案： ABC

6. 图17-3-6是利用伏安法测量小灯泡电阻的实验电路图,虚线框①、②、③中的电路元件分别为______、______、______。

答案： 电压表　　电流表　　滑动变阻器

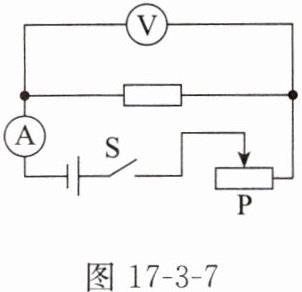

7. (多选)关于图17-3-7所示的实验电路,下列说法正确的是( )

A.该电路既可以用于探究“电流与电压、电阻的关系”,也可以用于测电阻

B.在探究“电流与电阻的关系”时,更换定值电阻后,要控制电压表示数与上次相同
C.在探究“电流与电压、电阻的关系”时,多次实验的目的与测电阻实验相同
D.无论是探究“电流与电压、电阻的关系”,还是测电阻,闭合开关前,滑动变阻器的滑片都要移至左端

答案： ABD

8. 以下是某实验小组用伏安法测量电阻的实验过程。

(1) 本实验的原理是______。

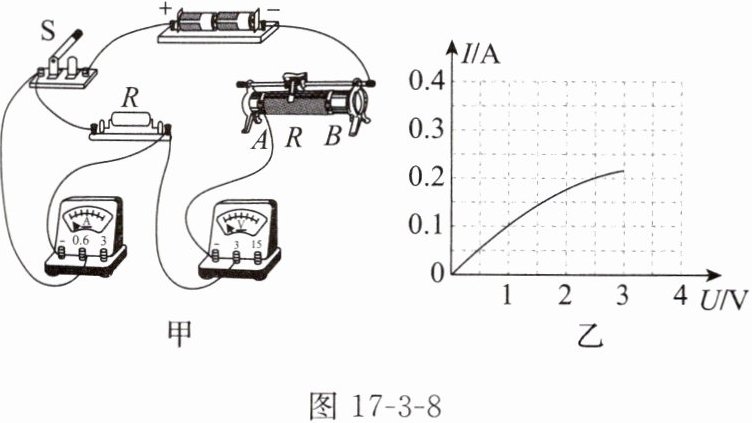

(2) 图17-3-8甲中有一根导线连接错误,请在该导线上画“×”,并用笔画线代替导线连接正确的电路。闭合开关前,滑动变阻器的滑片应移至______(选填“A”或“B”)端。
(3) 排除故障后进行实验,记录的数据如下表所示,分析表格中数据,可知待测电阻$ R_x = $______。
| 实验次数 | 1 | 2 | 3 |
| 电压U/V | 1.5 | 2.0 | 2.5 |
| 电流I/A | 0.3 | 0.4 | 0.5 |
(4) 调节滑片,多次测量电压及电流值,算出对应的电阻,求出电阻的平均值,这样做的目的是______。
(5) 利用该电路测量小灯泡的电阻时,根据实验数据绘制出了通过小灯泡的电流与其两端电压的I-U关系图像,如上页图17-3-8乙所示。由图像可知,小灯泡的电阻随两端电压的增大而______,原因是______。

答案：
(1)$R=\frac{U}{I}$(或欧姆定律)　
(2)见答图17−6　B　
(3)5　
(4)减小误差　
(5)增大　灯丝电阻受温度影响较大
