例3 (多选)对于如图15-2-5所示的电路,下列说法正确的是( )


A.闭合$S_2,$断开$S_1、$$S_3$时,电路是断路
B.闭合$S_1、$$S_2、$$S_3$时,电路是通路
C.闭合$S_1、$$S_2,$断开$S_3$时,电路是短路
D.闭合$S_2、$$S_3,$断开$S_1$时$,L_1$发光而$L_2$不发光

答案： 例3　CD　[解析]解决此题的关键是根据选项中的开关组合，利用电流流向法分析电路的状态。闭合S₂，断开S₁、S₃时，两个灯泡串联接入电路，A错误;闭合S₁、S₂、S₃时，导线直接连在了电源两端，所以电路是短路状态，B错误;闭合S₁、S₂，断开S₃时，导线直接连在了电源两端，所以电路是短路状态，C正确;闭合S₂、S₃，断开S₁时，灯泡L₂因被短路而不发光，灯泡L₁发光，故D正确。故选CD。

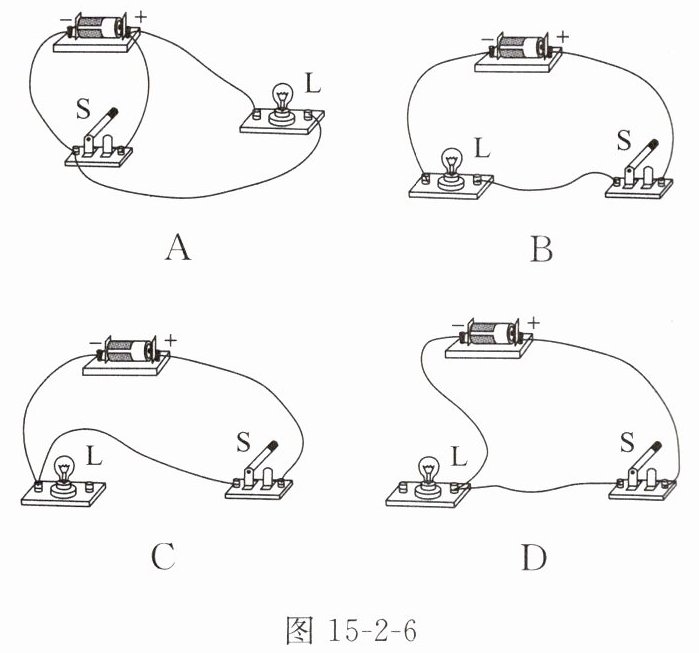

3. 图15-2-6所示的实物电路图中,闭合开关后可以使小灯泡发光的是( )

答案： 3.B

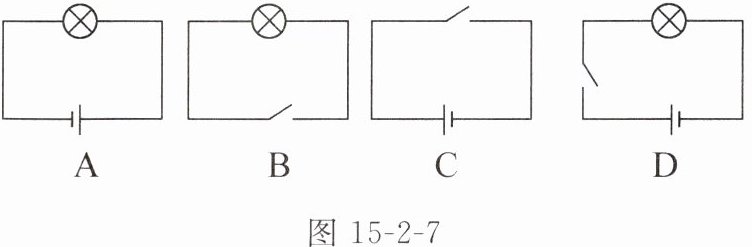

1. 在图15-2-7所示的四个电路中,满足电路基本组成条件且连接正确的是( )

答案： 1.D

2. 充电宝给我们的生活带来了很多便利。下列关于充电宝的说法正确的是( )

A.正在充电的充电宝属于电源
B.正在为手机充电的充电宝属于电源
C.充电宝充电时,没有用电器
D.充电宝为手机电池充电时,电流从充电宝流向手机,没有形成回路

答案： 2.B

3. 一种声光报警器的电路如图15-2-8所示。闭合开关$S_1$和$S_2$后会出现的现象是( )

A.小灯泡亮,电铃响

B.小灯泡亮,电铃不响
C.小灯泡不亮,电铃响
D.小灯泡不亮,电铃不响

答案： 3.C

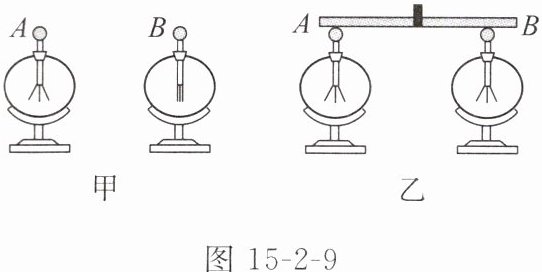

4. 如图15-2-9甲所示,验电器A的金属箔因带负电而张开。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来后的情景如图15-2-9乙所示。该过程金属棒中( )


A.电流方向由A到B
B.电流方向由B到A
C.正电荷由A到B
D.自由电子由B到A

答案： 4.B
