《2025年新课程学习与测评同步学习九年级物理全一册人教版》

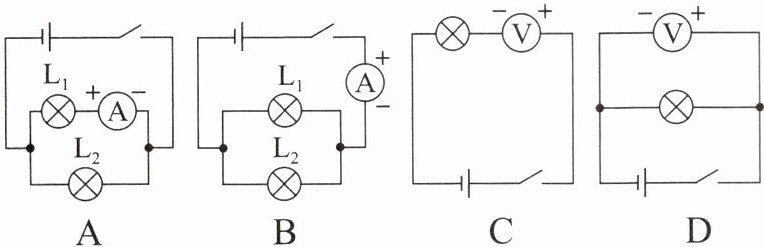

1. (多选)下列电路中,电流表或电压表的使用方法正确的是( )

A.
B.
C.
D.

答案： BD

2. 如图 16 - 1 - 3 所示的电路中,开关 S 闭合时,电压表测量的是( )

A.灯泡$ L_1 $两端的电压
B.灯泡$ L_2 $两端的电压
C.灯泡$ L_1 $和电源的总电压
D.电源电压

答案： B 【解析】电流从电源流出后,经过$L_{1}$分为两支路,一支路流过$L_{2}$,另一支路流过电压表V,故电压表与$L_{2}$是并联关系,测的是$L_{2}$两端的电压。在串联电路中,可用电压表与电路的两个交点将电路分为两部分,电压表与没有电源的那一部分并联。

3. 某同学用有 3 V 和 15 V 两个量程的电压表来测量电压时,电压表“ - ”接线柱已经接入电路,在用 15 V 量程进行试触时,发现指针的位置如图 16 - 1 - 4 所示,则他下一步的操作应该是( )

A.直接接入 c 接线柱,然后读数
B.直接接入 b 接线柱,然后读数
C.断开开关,接入 c 接线柱,闭合开关后读数
D.断开开关,接入 b 接线柱,闭合开关后读数

答案： D

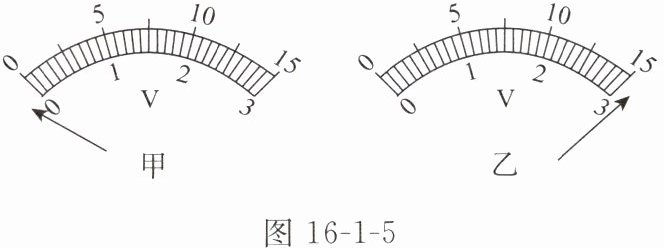

4. 某同学在用电压表测电压前,已将指针调到“0”刻度线上,第一次将电压表接入电路时,指针偏转情况如图 16 - 1 - 5 甲,这是因为______；纠正后第二次把电压表接入电路时,指针偏转情况如图乙,这是因为______。

答案： 电压表的正负接线柱接反了 选用的量程偏小

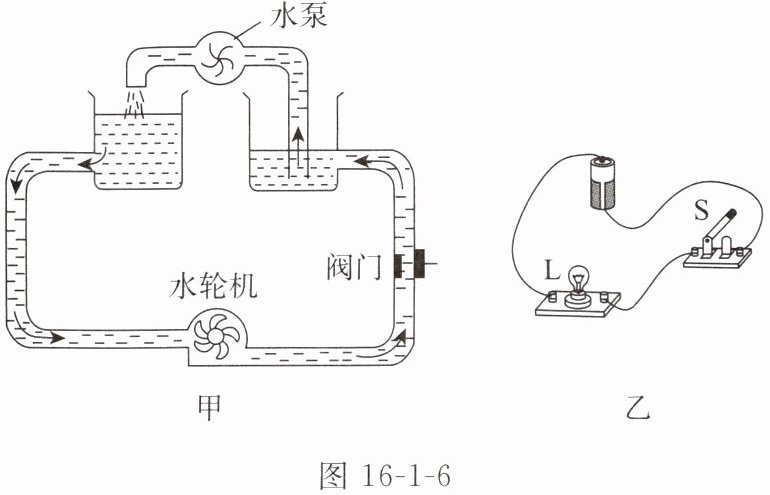

5. 实验创新 我们可借助类比的方法,结合水流初步理解电流、电压等概念。图 16 - 1 - 6 甲中的水泵、阀门、水管分别对应图 16 - 1 - 6 乙中的______、______、______。

答案： 电源 开关 导线

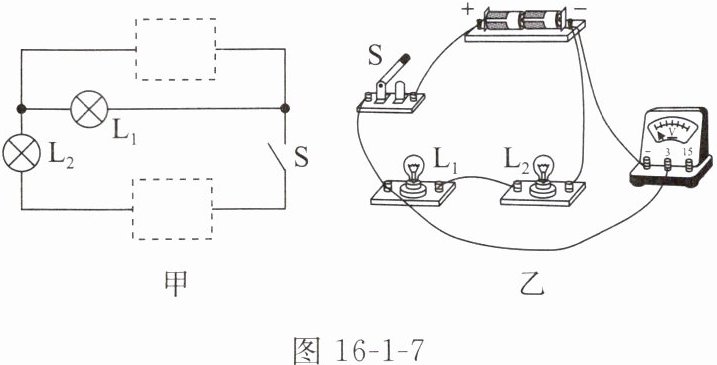

6. (1)请在图 16 - 1 - 7 甲中虚线框内分别填入电源和电压表的符号,使$ L_1 $和$ L_2 $组成串联电路。
(2)图 16 - 1 - 7 乙是一名同学为测量小灯泡$ L_2 $两端的电压所连接的电路,其中有一根导线连接错误。请你找出这根接错的导线,在这根导线上打“×”,并用笔画线代替导线将电路连接完整。

答案：

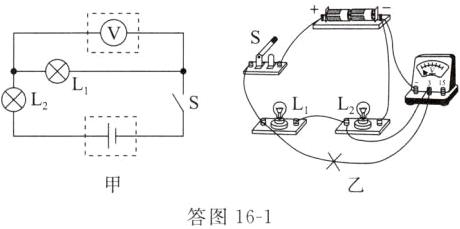

(1)见答图16-1甲
(2)见答图16-1乙
