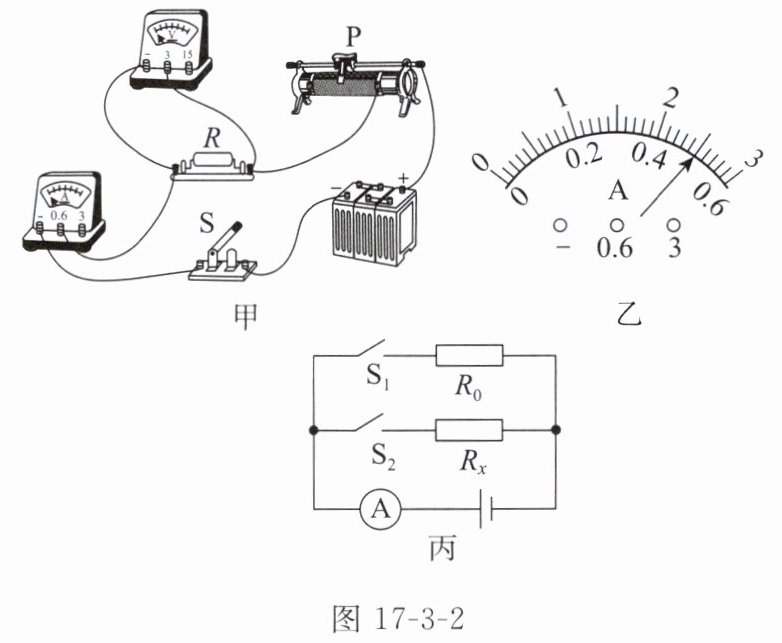

小军在测量未知电阻$ R_x $的阻值时,连接了如图17-3-2甲所示的电路。

(1) 连接电路时,开关应______(选填“断开”或“闭合”)。
(2) 实验过程中,某次电压表示数为2V,电流表示数如图17-3-2乙所示,则此时$ R_x $的阻值为______。
(3) 小军多次测量同一个定值电阻的阻值并取平均值,其目的是______。
(4) 若实验室中的电压表损坏了,则利用图17-3-2丙中的电路图也能测出未知电阻$ R_x $的阻值。其中$ R_0 $是阻值已知的定值电阻,电源电压未知,请把下列实验步骤补充完整。
① 断开开关______,闭合开关______,记录电流表的示数$ I_0 $；
② 闭合$ S_1 $、$ S_2 $,记录电流表的示数$ I_1 $；
③ 未知电阻的表达式：$ R_x = $______(用已知量和测量的物理量的符号表示)。

答案：
(1)断开　
(2)4　
(3)减小误差　
(4)$S_{2}$ $S_{1}$ $\frac{I_{0}R_{0}}{I_{1}-I_{0}}$

1. 在“用伏安法测小灯泡电阻”的实验中,滑动变阻器不能起到的作用是( )

A.改变电路中的电流
B.改变小灯泡的电阻
C.改变小灯泡两端的电压
D.保护电路

答案： B

2. 小华做“电阻的测量”的实验时,将两节干电池串联起来作电源。他连接的电路如图17-3-3所示,则闭合开关S后,下列判断正确的是( )

A.电流表、电压表均被烧坏
B.电流表、电压表均不会被烧坏
C.只有电流表被烧坏
D.只有电压表被烧坏

答案： B

3. 小明在测量小灯泡电阻的实验中设计的电路如图17-3-4所示,要探究小灯泡的电阻随电压的变化情况。当小明调节滑动变阻器后,电流表、电压表的读数分别为$ I_1 $、$ U_1 $。小明在表格中记录数据后,下一步应该做的是( )

A.整理器材,分析数据,得出结论
B.换一个小灯泡,再读出一组数据
C.移动滑动变阻器的滑片,多读几组数据
D.更换电压表和电流表的量程,继续读数

答案： C

4. 在用“伏安法”测导体电阻的实验中,连接电路时,没有必要进行的操作是( )

A.连接滑动变阻器的时候,应该将滑片移至变阻器阻值最大的位置
B.使开关处于断开状态
C.电压表应与待测电阻并联,电流表应与待测电阻串联,并使电流从电表的正接线柱流入,负接线柱流出
D.开关应接在靠近电源、电流流出的一端,即接在电源的正极附近

答案： D
