《2025年新课程学习与测评同步学习九年级物理全一册人教版》

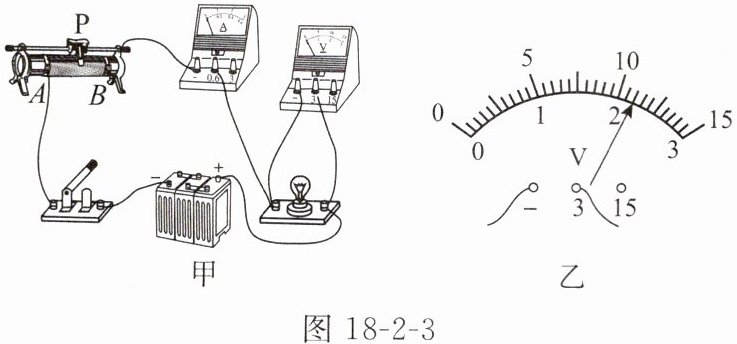

例2 如图18 - 2 - 3甲所示,在“测量小灯泡的电功率”实验中,实验器材规格如下：电源电压恒为6 V,小灯泡的额定电压为2.5 V,电阻约为10 Ω,滑动变阻器A标有“10 Ω 1 A”、B标有“50 Ω 2 A”。
(1) 实验中要测量的物理量分别是______、______。选用的滑动变阻器应是______(选填“A”或“B”)。
(2) 闭合开关,移动滑片P到某一位置时,电压表示数如图18 - 2 - 3乙所示,为了测量小灯泡的额定功率,应将滑片P向______(选填“A”或“B”)端滑动。实验数据记录如下表所示,由表格可知,小灯泡的额定功率为______W；随小灯泡两端电压的增大,小灯泡的实际功率______(选填“增大”“减小”或“不变”)。
|实验次数|电压表示数U/V|电流表示数I/A|小灯泡发光情况|
|1|1.5|0.26|不发光|
|2|2.0|0.28|较暗|
|3|2.5|0.32|正常发光|
|4|3.0|0.34|强烈发光|
(3) 分析表中数据后发现：通过灯泡的电流与其两端电压不成正比,原因是灯泡电阻随______变化而变化。灯泡两端的电压低于1.5 V时不发光,原因是______。

答案：
(1)小灯泡两端的电压　通过小灯泡的电流　B　
(2)A　0.8　增大　
(3)温度　灯泡的实际功率太小

2. 小明同学观察到某只小灯泡的铭牌上只标有“2.5 V”字样,为了测出它的额定功率,他选择以下实验器材进行实验：电源(6 V),电压表、电流表、滑动变阻器、开关及导线若干。

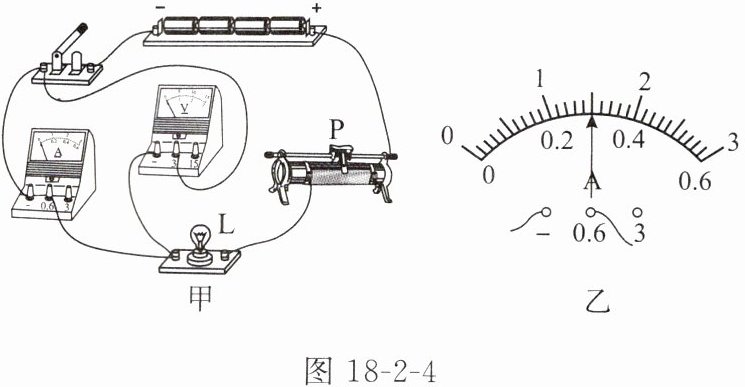

(1) 小明连接了如图18 - 2 - 4甲所示电路,闭合开关,电压表的指针将______(选填“正向偏转”“反向偏转”或“不偏转”)。检查电路时发现有一根导线连接错误,请在错误的导线上打“×”,并用笔画线代替导线画出正确连线。
(2) 闭合开关前,应将滑动变阻器的滑片调到最______(选填“左”或“右”)端。
(3) 排除故障后,闭合开关,移动滑动变阻器的滑片,当电压表示数为______V时,小灯泡正常发光,此时电流表示数如图18 - 2 - 4乙所示,小灯泡的额定功率为______W。

答案： 2.
(1)不偏转　见答图18 - 1　
(2)右　
(3)2.5　0.75
