4. (多选)关于如图16-4-5所示的滑动变阻器,下列说法正确的是( )


A.③是金属杆,是用电阻较小的合金制成的
B.接线柱C、D都能通过滑片②与电阻丝相连接
C.⑤是电阻丝,表面涂满绝缘漆
D.滑动变阻器正常工作时,①中也有电流通过

答案： 4.AB

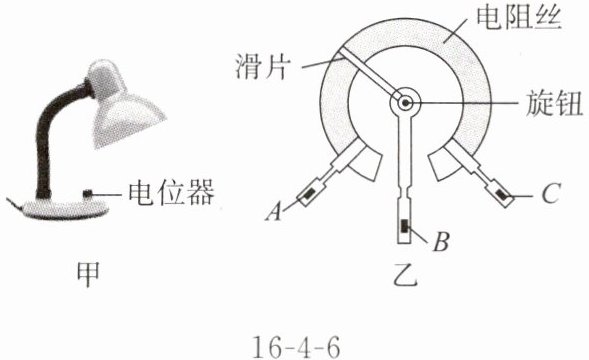

5. 如图16-4-6甲为某型号调光台灯,图乙为该调光台灯使用的电位器结构图,A、B、C为电位器的三个接线柱。转动滑片可调节灯泡亮度。下列分析不正确的是( )


A.电位器应与调光台灯的灯泡串联
B.电位器和滑动变阻器的工作原理相同
C.若只将A、B接入电路,则顺时针旋转滑片,灯泡变亮
D.若只将A、C接入电路,则顺时针旋转滑片,灯泡亮度不变

答案： 5.C

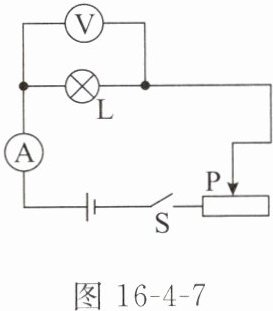

6. 连接如图16-4-7所示电路时,闭合开关前,滑片P应移到最_____(选填“左”或“右”)端；滑动变阻器的作用一是保护电路安全,二是通过改变_____来改变电路中的电流。

答案： 6.右 接入电路的电阻大小

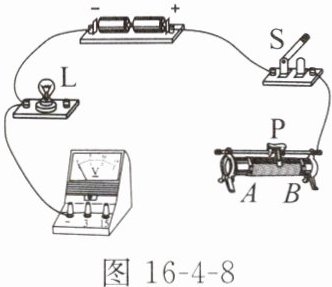

7. 在如图16-4-8所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求：①电压表测灯泡两端电压；②闭合开关S,向B端移动滑动变阻器的滑片P时,灯变亮。

答案： 7.见答图16-3

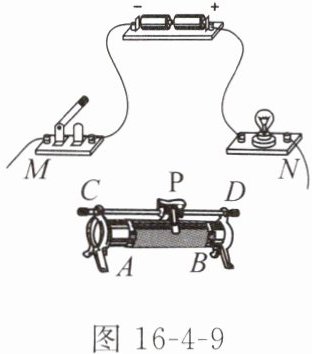

8. (多选)小萌在“使用滑动变阻器改变灯泡亮度”的实验中,连接了如图16-4-9所示的电路。下列分析正确的是( )


A.若将A、C端连入电路中,则向D端移动滑片P,电阻变大
B.若将B、C端连入电路中,则闭合开关前,滑片P应移动到最右端
C.若将A、B端连入电路中,则AB部分相当于一根导线
D.若将B、D端连入电路中,则闭合开关且滑片P向左移时,灯泡变暗

答案： 8.AD
