《2025年新课程学习与测评同步学习九年级物理全一册人教版》

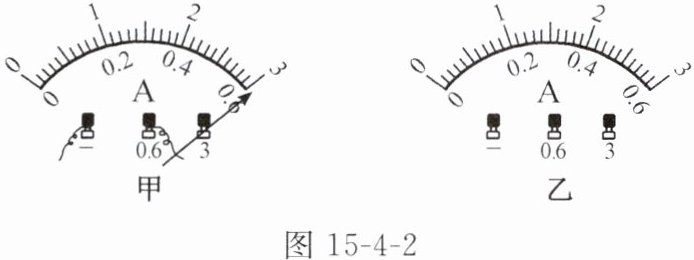

2. 某同学在使用电流表测量通过某一个灯泡的电流时,闭合开关后发现电流表的指针偏转到如图15 - 4 - 2甲所示的位置,于是他立即断开开关。

(1)测量时产生这种现象的原因是____。
(2)该同学为了完成实验,下一步应该采取的措施是____。
(3)改正错误后,该同学再次闭合开关,发现电流表的读数是1.8 A,请你在图15 - 4 - 2乙中画出指针的位置及所选的量程。

答案：

(1)被测电流超过电流表所选量程
　　　　　　　　　　　　　　
(2)把电流表的量程换成0~3A　
(3)见答图15−9

1. 为积极响应节能理念,小明家使用如图15 - 4 - 3所示的节能灯。请估测通过该节能灯的电流约为( )


A.1 μA
B.1 mA
C.0.1 A
D.10 A

答案： C

2. 某同学使用电流表时,本应用“-”和“3”两个接线柱,但误将“-”和“0.6”两个接线柱接入电路(“+”“-”接线柱没有接错),这样做的结果是( )

A.指针摆动角度变小了
B.指针反方向摆动
C.指针摆动的角度变大了,电流表可能会损坏
D.指针不动

答案： C

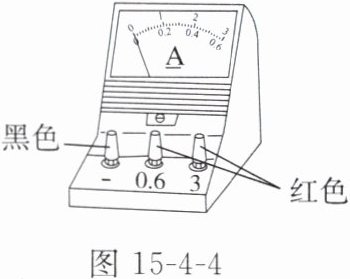

3. (多选)电流表(如图15 - 4 - 4)在使用时,下列表述正确的是( )

A.连接电流表时,要使电流从红色(或标识“+”号)接线柱流入,从黑色(或标识“-”号)接线柱流出

B.电流表可以直接连在电源的两端
C.电流表中间接线柱在电流测量中没有作用
D.试触时通常选择量程最大的接线柱

答案： AD

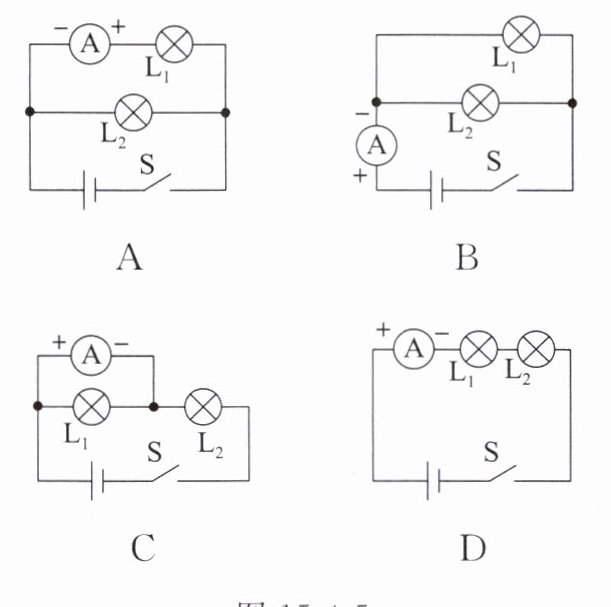

4. 图15 - 4 - 5所示电路图中,闭合开关后,电流表能正确测出通过灯泡$L_1$电流的是( )

A.
B.
C.
D.

答案： D

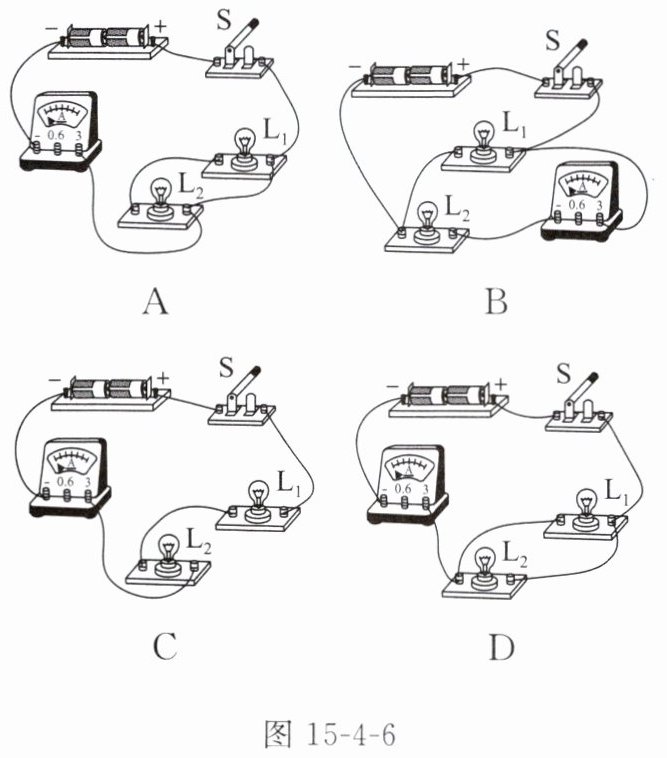

5. 图15 - 4 - 6所示电路中,会烧坏电流表的错误接法是( )


A.
B.
C.
D.

答案： A　[解析]题图A中,电流从电源正极流出后，不经过任一灯泡，通过电流表直接流回负极，相当于电流表将电源短路，两者均可能被烧坏。
