3. 安全用电常识是中小学安全教育的一项重要内容。下列符合安全用电的做法是( )

A.只有两孔插座时,将三脚插头接相线和中性线的插脚插入插座即可
B.带金属外壳的饮水机的功率小,使用两脚插头即可
C.家庭电路中安装了漏电保护器,就不用安装空气开关
D.使用测电笔时,手指接触金属笔卡

答案： D

例4

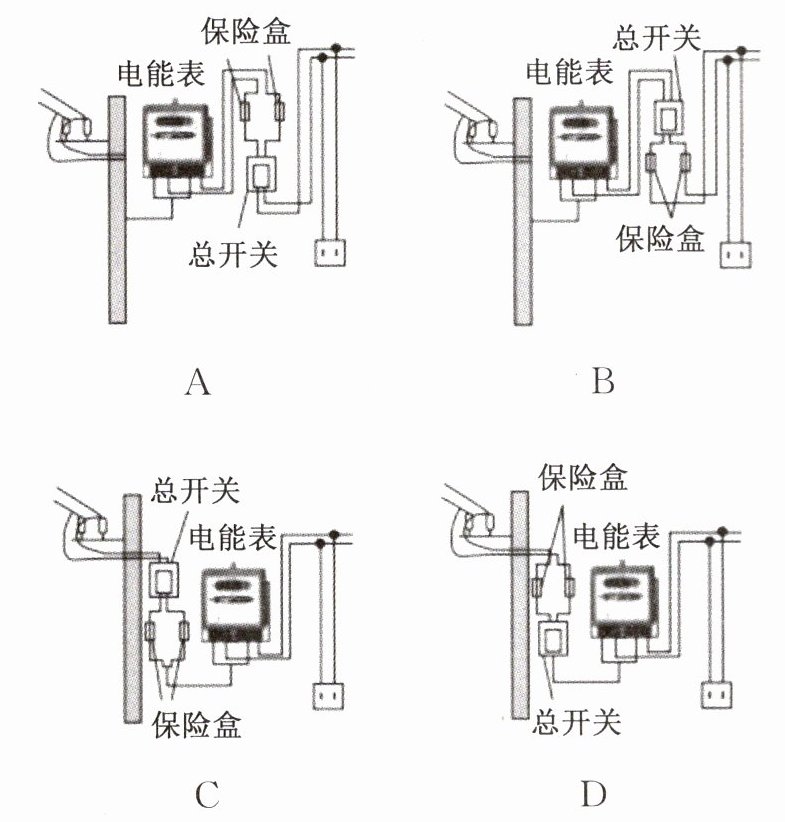

下列家庭电路中,各元件的连接顺序正确的是( )

答案： B 【解析】电能表测量整个家庭电路消耗电能的多少，要安装在最前面；开关控制整个电路，要安装在电能表的后面；电路中电流过大会熔断保险丝，为了电路安全，保险装置要安装在总开关的后面。

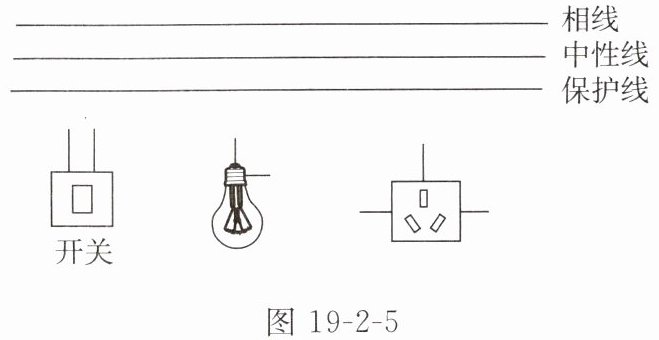

4. 请用笔画线代替导线,将图19-2-5中的元件正确接入家庭电路中,要求开关控制螺旋灯泡、三孔插座单独接入。

答案：

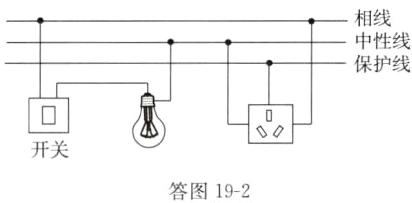

见答图19-2

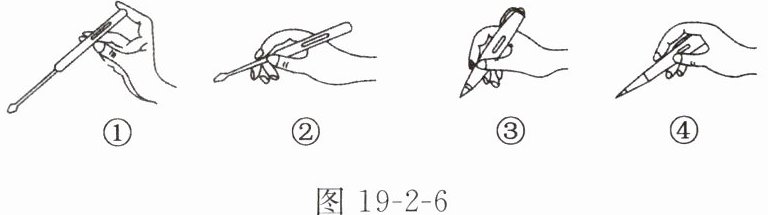

1. 利用测电笔可以方便地判断出照明电路中的相线和中性线。图19-2-6所示的是使用测电笔的几种方法,其中正确的是( )


A.①②
B.②③
C.③④
D.①④

答案： D

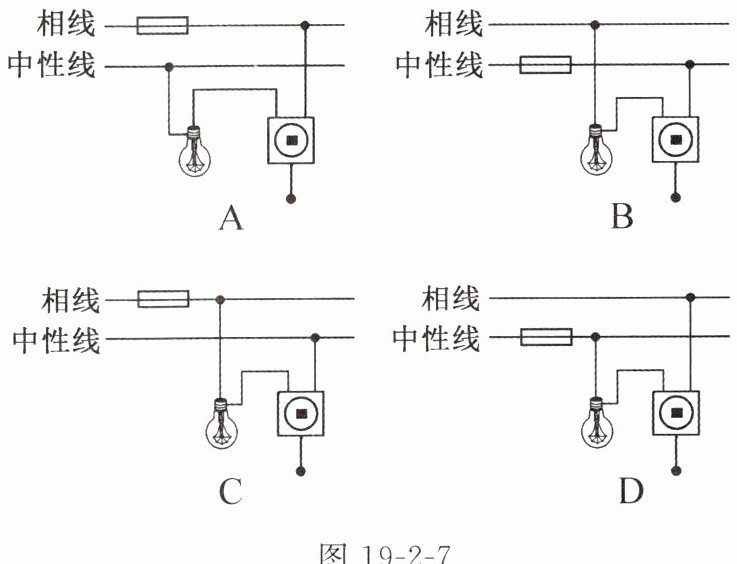

2. 如图19-2-7所示,某班同学在学了有关家庭电路的知识后安装了四盏电灯,其中正确的是( )

答案： A
