《2025年新课程学习与测评同步学习九年级物理全一册人教版》

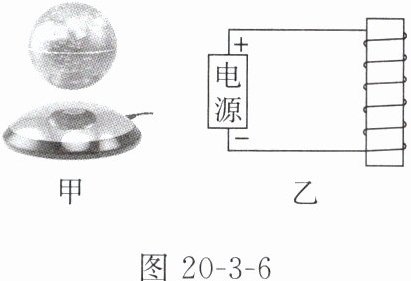

2. (多选)如图20-3-6甲是一种磁悬浮地球仪摆件,地球仪内部装有磁铁,底座内部装有如图20-3-6乙所示的电磁铁。下列说法正确的是( )


A.图甲中,电磁铁周围存在着真实的磁场和磁感线
B.图甲中,地球仪利用同名磁极相互排斥的原理悬浮
C.图乙中,电磁铁的上端是S极
D.图乙中,将电源正负极对调后,电磁铁周围的磁场方向不变

答案： BC

3. 关于电磁铁,下列说法正确的是( )

A.电磁铁内部有无铁芯决定了电磁铁有无磁性
B.电磁铁的磁极不能改变
C.电磁铁磁性的强弱与通入电流的方向有关
D.电磁铁磁性的强弱与通入电流的大小有关

答案： D

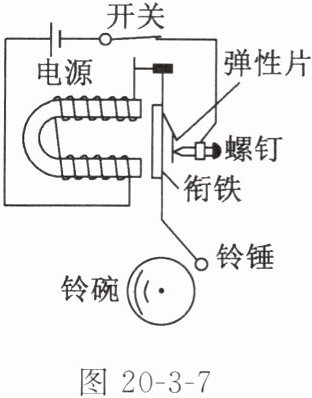

4. 图20-3-7为直流电铃的工作原理示意图,铃锤与衔铁一端固定,衔铁与弹性片相连,在自然情况下弹性片是和螺钉接触的。接通电源,电磁铁具有______从而吸引衔铁,铃锤敲击铃碗发声,同时弹性片与螺钉______导致断电,此时电磁铁释放衔铁,弹性片又和螺钉______,使电路通电,铃碗发声,如此往复循环。

答案： 磁性 分离 接触

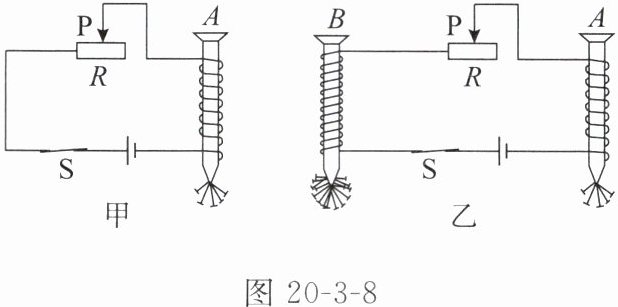

5. 某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B,B铁钉上绕有更多匝数的线圈,实验装置如图20-3-8所示。

(1)如图20-3-8甲,闭合开关,电磁铁A的钉尖是____(选填“N”或“S”)极；将滑动变阻器的滑片P向右移动,能吸引______(选填“更多”“不变”或“更少”)的大头针。
(2)如图20-3-8乙,把电磁铁A和B串联,闭合开关,多次移动滑动变阻器的滑片P,发现电磁铁B总能吸引更多的大头针,通过比较,得出的结论是______。
(3)电磁铁在生活中应用广泛,请举一例：______。

答案：
(1)S 更少
(2)电流相同时,线圈匝数越多,电磁铁磁性越强
(3)电铃、电磁起重机等(合理即可)

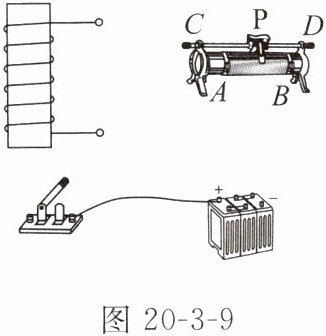

6. 如下页图20-3-9,用笔画线代替导线将图中实物连接起来。要求：闭合开关后,通电螺线管的上端为N极,当滑动变阻器的滑片P向左移动时,通电螺线管的磁性增强。

答案：
见答图20-3
