10. 实验创新 根据所学的电路知识回答以下问题。

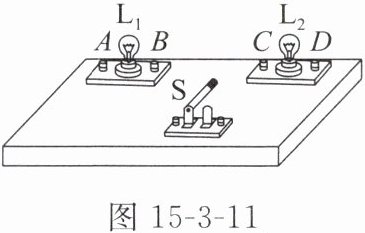

（1）有一部分元件在木盒内的实物电路如图15-3-11所示。闭合开关时，两只小灯泡都亮了，断开开关，两只小灯泡又同时熄灭。

①在这个木盒内，除了导线外，一定还有的电路元件是______。
②根据上述现象，______（选填“能”或“不能”）断定这两只小灯泡是串联的。

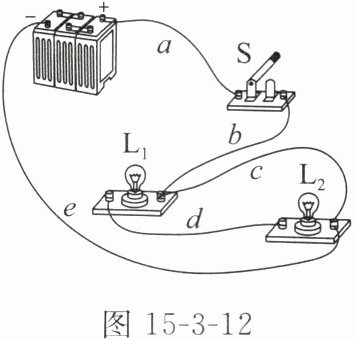

（2）在连接电路时，如发现有连接错误，不少同学习惯将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，图15-3-12是某同学连接的实物电路。

①若直接闭合开关，则将出现的电路故障是______。
②只需拆除导线______，这个电路就能成为一个正确的串联电路。
③现改变实验目的，请在不需要的导线上打“×”，用笔画线代替导线将该电路改成一个正确的并联电路。

答案：
(1)①电源　②不能　
(2)①电源短路　②c　③见答图15−7

1. 电流
(1)意义：表示____的物理量。
(2)符号：通常用字母____表示。
(3)单位：____,简称____,符号是____。常用单位有____(mA)、____(μA)。
换算关系：1 A = ____ mA = ____ μA。

答案： 1.
(1)电流强弱　
(2)I　
(3)安培　安 A　毫安　微安 $1× 10^{3}$ $1× 10^{6}$

2. 电流的测量
(1)电流表的作用：测量电路中____的大小。
(2)电流表的电路符号：____。
(3)实验室用电流表的量程及对应分度值
①量程：____；分度值：____。
②量程：____；分度值：____。
(4)电流表的连接
①电流表必须与被测用电器____。
②电流必须从____接线柱流进,从____接线柱流出。
③被测电流不能超过电流表的____。
④____将电流表直接连到电源的两极。
(5)电流表的读数
①明确所选电流表的____。
②确定电流表的____,即表盘的一个小格代表的电流大小。
③接通电路后,看看指针向____总共偏过了多少个小格,就能知道电流的大小了。

答案： 2.
(1)电流
(2)Ⓐ
(3)①0~0.6A　0.02A　②0~3A　0.1A
(4)①串联　　②红色　　黑色　　③量程　　④不允许
(5)①测量范围(量程)　②分度值　③右
