《2025年新课程学习与测评同步学习九年级物理全一册人教版》

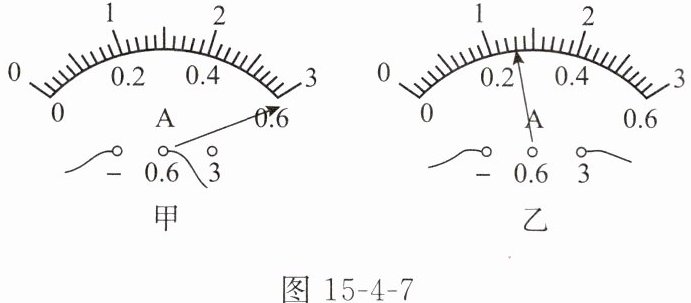

6. 某同学在做一个电学实验时,闭合开关后,发现电流表指针的偏转情况如图15 - 4 - 7甲所示,发生这一现象的原因是____；纠正后电流表如图15 - 4 - 7乙所示,此时电流表的分度值为____ A,示数为____ A。

答案： 选用的电流表量程太小　0.1　1.3

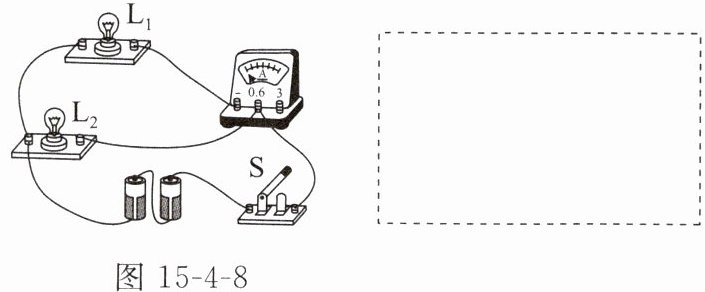

7. 请根据如图15 - 4 - 8所示的实物图,在虚线框内画出对应的电路图。

答案：
见答图15−10
　　　　　　　　　　　　　　　　

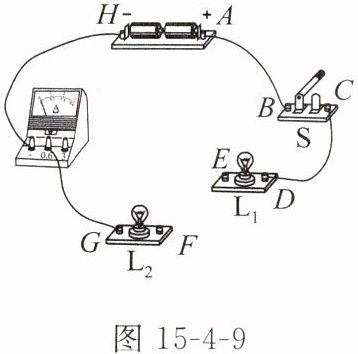

8. 如图15 - 4 - 9所示的实验电路中,还有部分导线未连接,字母A、B、C、D、E、F、G、H表示各元件的接线柱。下列说法正确的是( )


A.用导线连接C、F,再闭合开关S,两灯均发光
B.分别用导线连接E、F和D、G,再闭合开关S,两灯并联
C.用导线连接E、F,再闭合开关S,两灯串联
D.分别用导线连接E、G和D、F,再闭合开关S,此时电流表测量$L_2$的电流

答案： C　[解析]用导线连接C、F,只有$L_{2}$接入电路,再闭合开关S,灯$L_{2}$亮,灯$L_{1}$不亮，A错误;分别用导线连接E、F和D、G,再闭合开关S,直接造成电源短路,两灯都不亮,B错误;用导线连接E、F,再闭合开关S,两灯串联,C正确;用一根导线连接E、G,用另一根导线连接D、F,再闭合开关S,两灯并联，电流表测量干路的电流，D错误。

9. (多选)图15 - 4 - 10是某次实验中电流表指针的偏转情况,小雨对此作出的判断正确的是( )


A.若连接的是“-”和“3”两个接线柱,则电流表示数为2.3 A
B.若连接的是“-”和“0.6”两个接线柱,则电流表示数为0.48 A
C.若原来连接“-”和“3”两个接线柱,再改接为“-”和“0.6”两个接线柱,则电流表示数一定不变
D.该电流表的“-”接线柱是所有量程共用的接线柱

答案： AD　[解析]将“−”和“3”两个接线柱接入电路，则电流表的分度值为0.1A,对应示数为2.3A,A正确;将“−”和“0.6”两个接线柱接入电路，则电流表的分度值为0.02A,对应的示数为0.46A,B错误;切换量程时，通过电流表的电流不变，但若电流超过小量程，则从大量程切换至小量程时，指针偏转将超过小量程的最大值,C错误;电流从电流表的“−”接线柱流出，所以“−”接线柱是所有量程共用的，D正确。

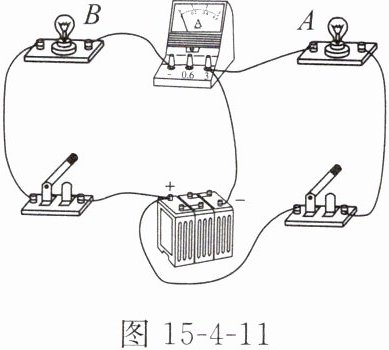

10. 在用电流表测电流的实验中,某同学用图15 - 4 - 11中的接法来测通过灯泡的电流。

(1)要测通过B灯的电流,图中电流表的连接有什么错误？
(2)要测通过A灯的电流,只允许变动原图中一根导线的一个端点的接线位置。请在需要改接的导线上画“×”,并画出正确的连线。

答案：

(1)正负接线柱接反了　　
(2)见答图15−11
