3. 图19-2-8所示的是生活中常见的三脚插头,下列说法正确的是( )


A.插脚A插入插座后连接的是相线
B.插脚B插入插座后连接的是保护线
C.插脚C的长度要比A、B长
D.插脚C插入插座后连接的是中性线

答案： C

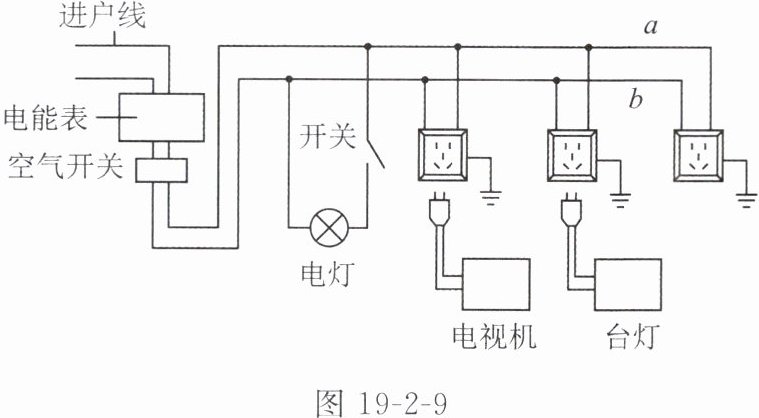

4. 某家庭电路简化后如图19-2-9所示,该电路连接无误,下列说法正确的是( )


A.a线是中性线,b线是相线
B.电能表是测量用电器总功率的仪表
C.控制灯泡的开关可以和灯泡互换位置
D.空气开关“跳闸”不一定是因为电路中的总功率过大

答案： D

5. 厨房里有很多用电器,如微波炉、电饭锅、电热壶等。小明打开某一个用电器,电路都正常工作,如果把所有的加热电器都同时打开,家中保险丝就立刻熔断,其原因应该是______(选填“总功率过大”或“短路”)。保险丝熔断后______(选填“能”或“不能”)用铜丝、铁丝代替。

答案： 总功率过大 不能

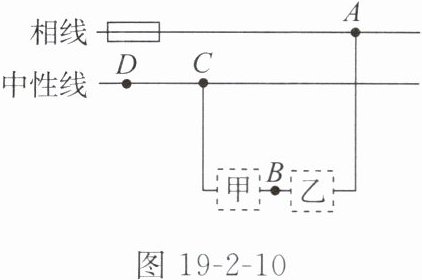

6. 如图19-2-10所示的家庭电路中,两虚线框内连入了电灯和开关,则方框______中为开关；闭合开关后,发现电灯不亮,使用测电笔测试A、B、C三点时测电笔的氖管均发光,测试D点时测电笔的氖管不发光,则该电路的故障为______。

答案： 乙 CD 之间断路 【解析】从用电安全的角度考虑，控制电灯的开关要接在相线和电灯之间，当断开开关时，相线将被断开，人触碰灯泡不会有触电危险。依题意测电笔测试A、B、C三点时氖管均发光，测试D点时氖管不发光，说明电流通过相线能到达A、B、C三点，但不能到达D点，故最可能的电路故障是中性线CD之间断路。

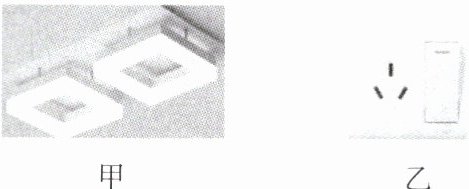

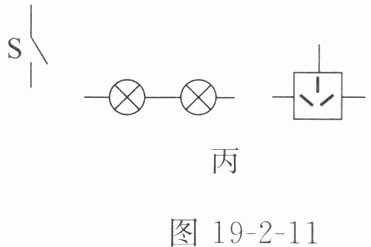

7. 科技应用图19-2-11甲为一款双头嵌入式方形吊灯,由墙壁上的开关控制(如图19-2-11乙所示),开关旁有一个可以独立工作的三孔插座,其简化电路如图19-2-11丙所示。请你将图丙中的电路连接完整,组成正确的家庭电路。

答案：

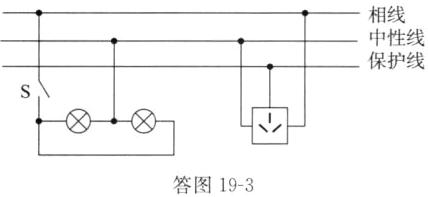

见答图19-3 【解析】为保证某一个灯泡损坏时不影响其余灯泡的工作，家庭电路中灯泡之间均为并联关系。为了用电安全，开关应接在相线与灯泡之间，三孔插座左孔接中性线、右孔接相线、上孔接保护线。

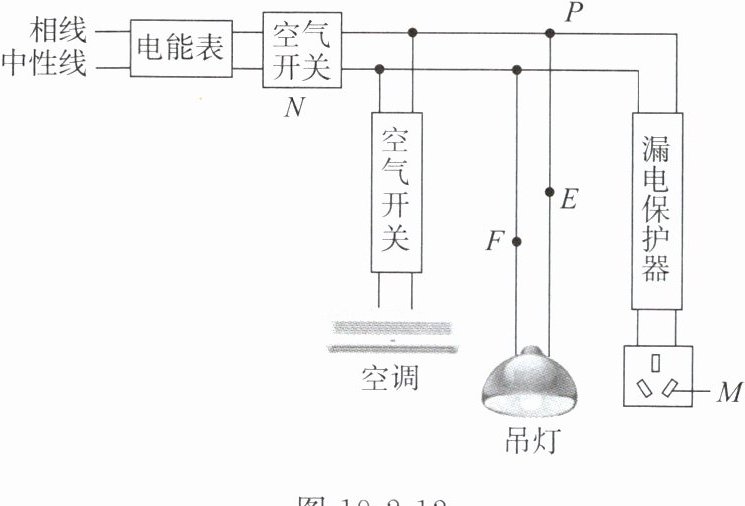

8. 图19-2-12是一个住宅户内的配电系统简化图,下列说法正确的是( )


A.吊灯的开关应接在F处
B.当吊灯正常发光时,用测电笔接触P处的导线内芯,氖管不会发光
C.当N处的空气开关跳闸时,一定是空调和吊灯同时使用引起的
D.当站在地上的人不小心用手指接触到插孔M内的金属片时,漏电保护器会迅速切断电流,对人体起到保护作用

答案： D 【解析】家庭电路中，控制用电器的开关应接在相线和用电器之间，这样在开关断开时，用电器上不带电，故开关应接在E处，A错误；题图中P处为相线，正常状况下，用测电笔接触P点，氖管会发光，B错误；当N处的空气开关跳闸时，可能是用电器的总功率过大，也可能是电路中发生了短路，C错误；M点接的是相线，站在地上的人不小心用手指接触M内的相线时，电流会通过人体进入大地，此时漏电保护器会迅速切断电流，对人体起到保护作用，D正确。
