《2025年新课程学习与测评同步学习九年级物理全一册人教版》

1. 串联电路的电压规律

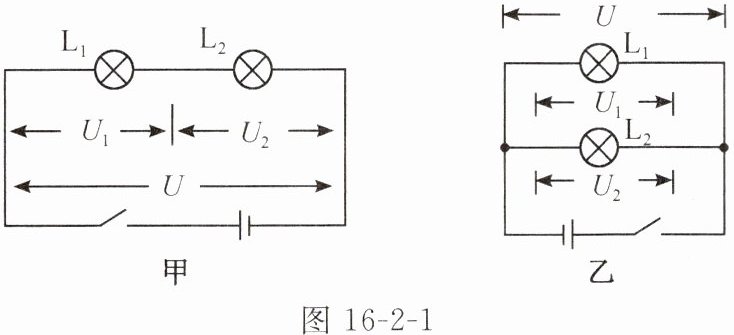

串联电路中电源两端电压等于_________。在图16-2-1甲所示的电路中,灯泡$L_1$两端的电压$U_1、$灯泡$L_2$两端的电压$U_2$和电源两端的电压U之间的关系是_________(用关系式表示)。
串联电池组两端的电压等于每节电池两端电压_________。

答案： 各用电器两端的电压之和 U=U₁+U₂ 之和

2. 并联电路的电压规律
并联电路中电源两端的电压与_________相等。在图16-2-1乙所示的电路中,灯泡$L_1$两端的电压$U_1、$灯泡$L_2$两端的电压$U_2$和电源两端的电压U之间的关系是_________(用关系式表示)。

答案： 各支路用电器两端的电压 U=U₁=U₂

1. 生活中常常把一节电池的负极和另一节电池的正极连在一起组成电池组。这样做的目的是什么？若单节电池的电压为U₀,则n节电池串联后的总电压U是多少？

答案： 电池串联的目的是提高输出电压。电池串联后总电压 U=nU₀。

2. 用电压表测得某电路中两用电器两端的电压相等,能据此判断两用电器的连接方式吗？为什么？

答案： 不能。若两用电器两端的电压相等，则可能是两用电器并联，也可能是两规格相同的用电器串联。

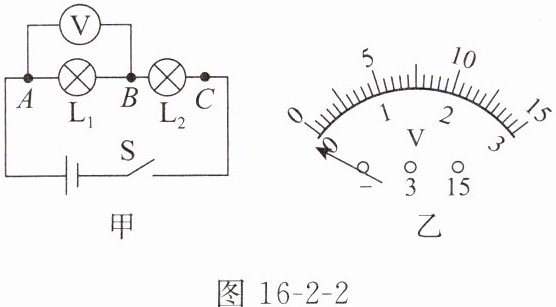

例1 小明和同学利用如图16-2-2甲所示电路图探究“串联电路的电压特点”。

(1) 小明连接电路时,连接好最后一根导线后两灯立即发光,同时电压表出现图16-2-2乙所示的现象。请指出小明在连接电路时的错误操作。
①______。
②______。
(2) 小明分别测出AB、BC、AC间的电压U_AB、U_BC、U_AC并记录在表格中,分析实验数据初步发现规律：______。(用关系式表示)
|实验序号|U_AB/V|U_BC/V|U_AC/V|
|1|1.4|1.4|2.8|
(3) 分析实验数据后,小明还得出了“在串联电路中,所有用电器两端电压相等”的结论,但在组内交流环节中被小华提出质疑,小华认为出现这种现象的原因是______。为使结论具有普遍性,小明接下来应该______,多次实验。

答案： ①连接电路时，未断开开关　②电压表的正负接线柱接反了　
(2)U_AB+U_BC=U_AC　
(3)实验时使用了两个规格相同的小灯泡　更换不同规格的小灯泡
