1. 为探究并联电路中电压的规律,实验室提供的器材有干电池组(电压为 $3V$)、电压表、多个小灯泡、开关、导线若干。

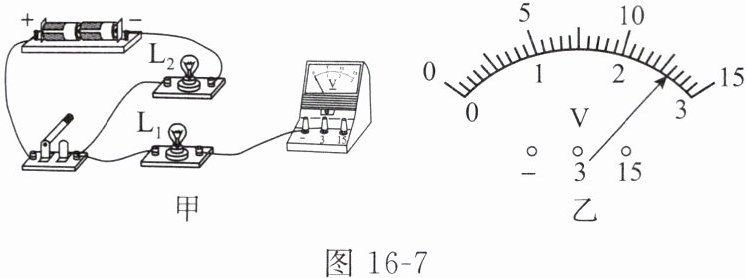

(1)用笔画线代替导线,在图 16 - 7 甲中把电路连接完整,要求电压表测量灯 $L_1$ 两端的电压。
(2)电路连接正确后进行实验,某小组分别测出灯 $L_1$、$L_2$ 两端的电压和并联电路的总电压,电压表示数相同,如图 16 - 7 乙所示,其值为 _____ $V$。根据这组数据,该小组得出并联电路中电压的规律,你认为实验的疏漏之处是 _____ 。
(3)小华发现,实验中电压表示数明显小于电源电压,他认为产生这一现象的原因是导线有电阻。为了验证其猜想是否正确,调整电路后,小华又测出电池组两端的电压为 $2.65V$。由此可以判断,导线有电阻 _____ (选填“是”或“不是”)电压表示数明显小于电源电压的主要原因,理由是 _____ 。

答案：

(1)见答图16 - 7
(2)2.6 没有更换不同规格的灯泡进行多次实验
(3)不是 电池组两端的电压和并联电路的总电压相差很小
