电工技巧——导线连接
导线一般由铜或铝制成,导线连接是电工需要掌握的基本技能,也是一项十分重要的工作。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀、耐氧化、电气绝缘性能好。
【任务 1】单股铜导线的连接包括小截面单股铜导线连接(图 1)、大截面单股铜导线连接、不同截面单股铜导线连接、单股铜导线的分支(包括 T 字分支和十字分支)连接。图 1 列出了小截面单股铜导线的连接方法,请查阅资料,以图示的形式列出单股铜导线其余情况的连接方法。

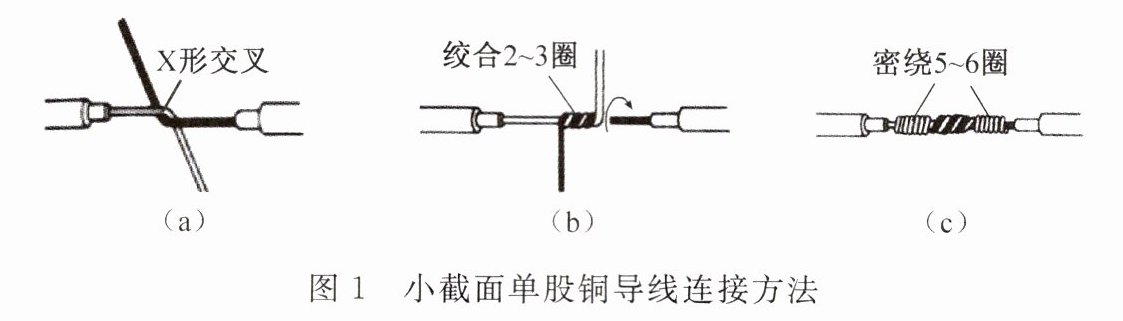

图 1 小截面单股铜导线连接方法
【任务 2】 多股铜导线的连接包括多股铜导线的直接连接和多股铜导线的分支连接,查阅资料,以图示的形式列出多股铜导线的连接方法。
【任务 3】 查阅资料,以图示的形式列出同一方向的导线的连接方法和双芯或多芯电线电缆的连接方法。
【任务 4】 接线头的绝缘处理：一字形连接的导线接头可按图 2 所示进行绝缘处理,先包缠一层黄蜡带,再包缠一层黑胶带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠,包缠两圈后进入剥除了绝缘层的芯线部分。查阅资料,以图示的形式列出 T 字分支和十字形分支接头的绝缘处理方法。

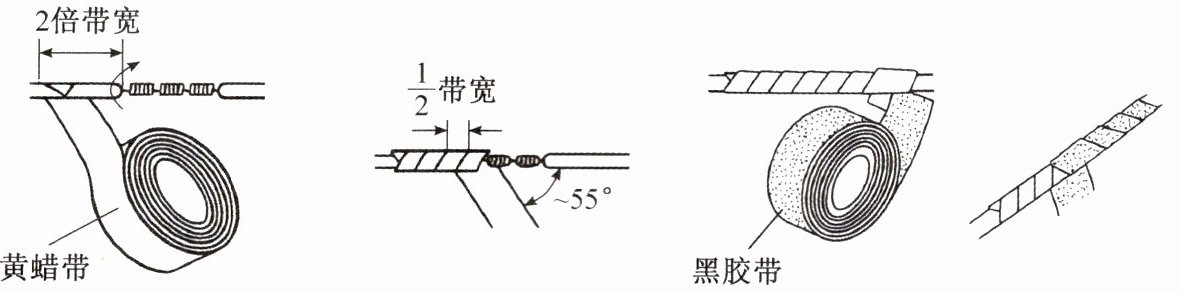

图 2 一字形连接的导线接头绝缘处理方法
【任务 5】 查阅资料,从安全和连接效果的角度,整理出在家庭电路中进行导线连接的注意事项。

答案： 任务1:
大截面单股铜导线连接：
使用缠绕法，将两导线的末端重叠，用铜线缠绕重叠部分，确保紧密缠绕6-8圈，并用焊锡焊接。
不同截面单股铜导线连接：
将细导线缠绕在粗导线连接端上，缠绕6-8圈，并用焊锡焊接。
T字分支连接：
用分支导线在主线连接处缠绕7-8圈，确保紧密，并用焊锡焊接。
十字分支连接：
将上升导线端头与干线十字交叉，用细裸铜线在交叉点紧密缠绕，并用焊锡焊接。
图示方法参考单股铜导线连接方法，根据截面大小和分支类型进行适当调整。
任务2:
多股铜导线直接连接：
将多股导线散开，钳直，用单股缠绕法紧密缠绕，并用焊锡焊接。
多股铜导线分支连接：
将分支导线与多股导线中的一股焊接，形成T字连接，并用绝缘胶带包缠。
图示方法参考多股铜导线连接的标准图示。
任务3:
同一方向导线连接：
使用接线盒或并线帽进行连接，确保连接牢固，绝缘良好。
双芯或多芯电线电缆连接：
使用专用连接器或焊接，确保每芯线对应连接，绝缘层恢复完整。
图示方法参考电线电缆连接的标准图示。
任务4:
T字分支接头绝缘处理：
从主绝缘层开始，半幅重叠包缠黄蜡带至分支点，继续包缠分支线，返回至主绝缘层，再包缠黑胶带。
十字分支接头绝缘处理：
从主绝缘层开始，半幅重叠包缠黄蜡带至交叉点，分别包缠各分支线，返回至主绝缘层，再包缠黑胶带。
图示方法参考一字形连接导线接头绝缘处理方法，根据分支类型进行适当调整。
任务5:
确保导线连接处牢固可靠，避免松动。
连接处应使用焊锡焊接，减小接触电阻。
连接后应进行绝缘处理，防止触电和短路。
在家庭电路中，应使用符合标准的绝缘胶带和连接器。
导线连接应遵循安全规范，避免在潮湿、高温或易燃环境中进行。
连接完成后，应进行电气测试，确保连接质量。
