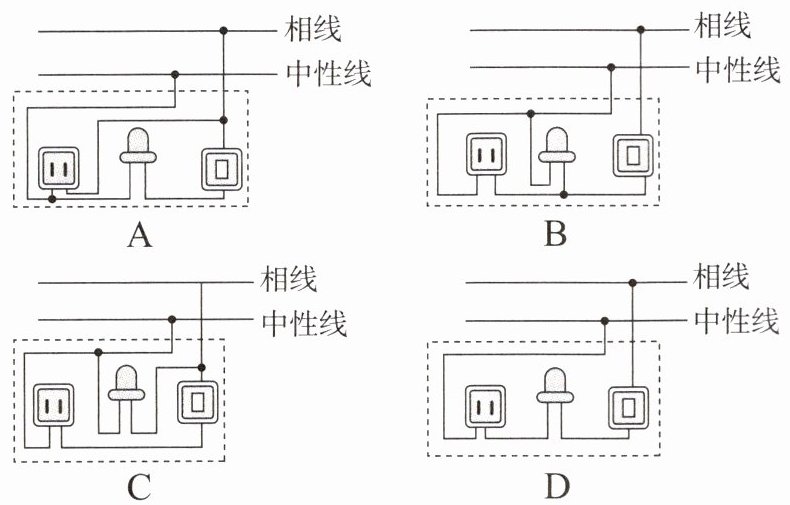

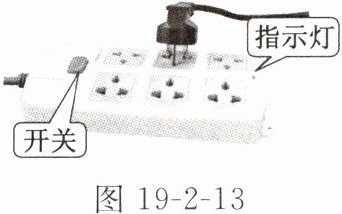

9. 图19-2-13是生活中常用的可移动插线板。闭合开关,插线板上的指示灯才能发光,插孔才能提供工作电压。若指示灯损坏,闭合开关后插孔也能提供工作电压,则插线板内部线路(以两孔插座为例)及其与家庭电路的连接方式是( )

答案： B 【解析】开关闭合时指示灯发光、插孔正常通电，说明开关同时控制灯泡和插座；若指示灯损坏，开关闭合时插孔也能正常通电，则说明灯泡和插座之间是并联的。开关要接在相线和用电器之间，B正确。

10. 生活应用图19-2-14是一种符合国家标准的插排和另一种不符合国家标准的插排的对比图。不符合国家标准的插排使用的插孔是一种万用插孔,和插头的接触不牢靠,容易引发火灾；使用的两脚插头没有连接保护线,也存在安全隐患。请结合上面的叙述回答下列问题：

(1)插头接触不牢靠,电阻将如何变化？为什么容易引发火灾？
(2)若没有连接保护线,则在哪种情况下会发生危险？

答案： 答：
(1)连接处接触不牢，接触面积变小，电阻变大。根据焦耳定律$Q=I^{2}Rt$可知，电流和通电时间相等时，接触处电阻越大，产生热量越多，所以容易发生火灾。
(2)带有金属外壳的用电器，若未连接保护线，则在漏电（即金属外壳接触相线）时，人接触金属外壳相当于接触相线，会发生触电事故。
