1. 我国家庭电路的电压是______V,人体的安全电压是______V,故在设计家庭电路时,应将电线设计在______的位置。

答案： 220 36 人难以接触

2. 家庭电路主要由______、______、______、______、______等部分组成。对电路和人体具有保护作用的元件有______、______等。

答案： 进户线 电能表 总开关 插座 用电器 保险丝 漏电保护器

3. 家庭电路中,各个用电器间的连接方式是______。控制各用电器的开关应接在______与用电器之间。

答案： 并联 相线

4. 进行家庭电路设计时,最可能导致电路中电流过大而出现安全隐患的原因是______。

答案： 总功率过大

1. 调查家庭电路用电需求
(1) 查询电能表规格
找到自己家庭电路中的电能表,其额定电压为______V,标定最大电流为______A,由此可推知,你家家庭电路用电器同时工作的最大功率为______W。
(2) 记录用电器的使用情况
参考下表,记录家中主要用电器的使用情况,重点关注各用电器的功率信息,可阅读电器上的铭牌或说明书。
| 家用电器 | 功率/kW | 数量 |
| 洗衣机 | | |
| 电冰箱 | | |
| 电热水器 | | |
| 电饭锅 | | |
……| | | |

答案：
(1) 220，(标定电流值根据实际填写如) 20，(最大功率如) 4400（具体数值以实际电能表为准）
(表格内容以实际记录为准，无需选择答案）

2. 合理规划配电分支回路
(1) 配电分支回路设计思路
家庭电路的配电分支回路可按以下两种思路设计：

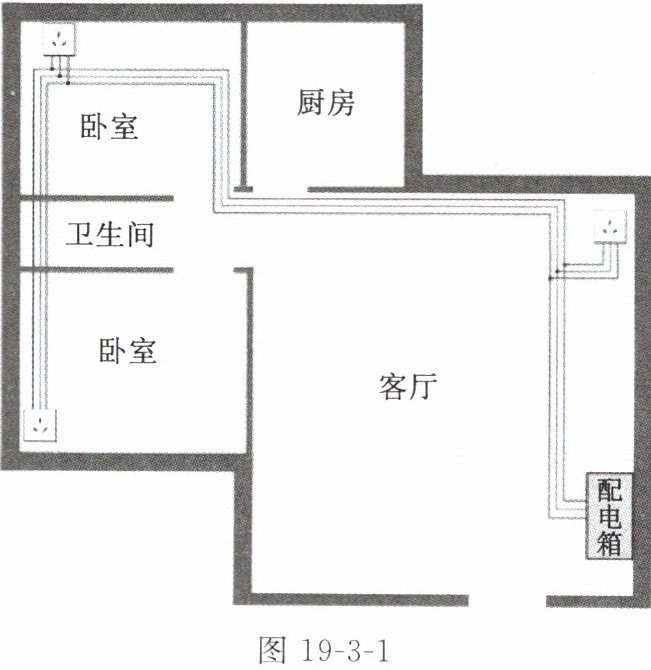

① 如图 19-3-1 所示,按户型(即房间)设计分支回路。

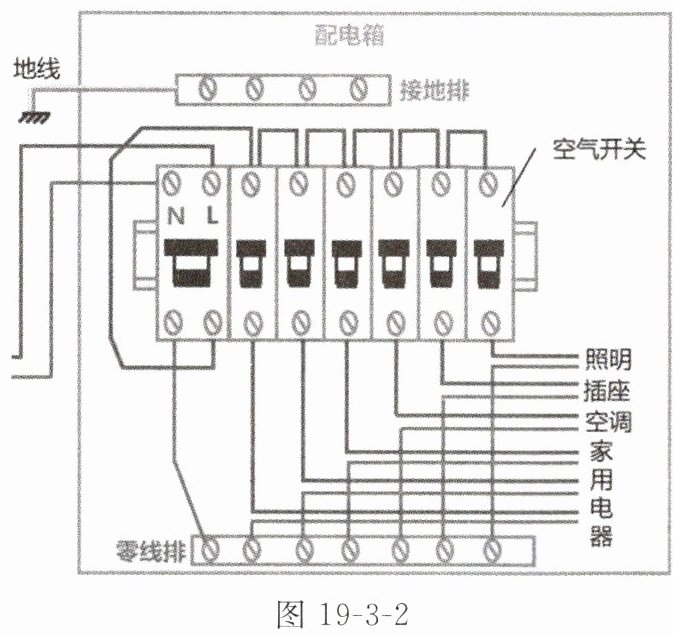

② 如图 19-3-2 所示,按各用电器用途设计分支回路。
你选择的设计思路是______。选择的理由是______。

[img]
[img]
(2) 将用电器分配至各配电分支回路中

| 分支回路 | 用电器及数量 | 总功率 |
| | | |
| | | |
| | | |
| | | |
(3) 选择配电分支回路所用电线

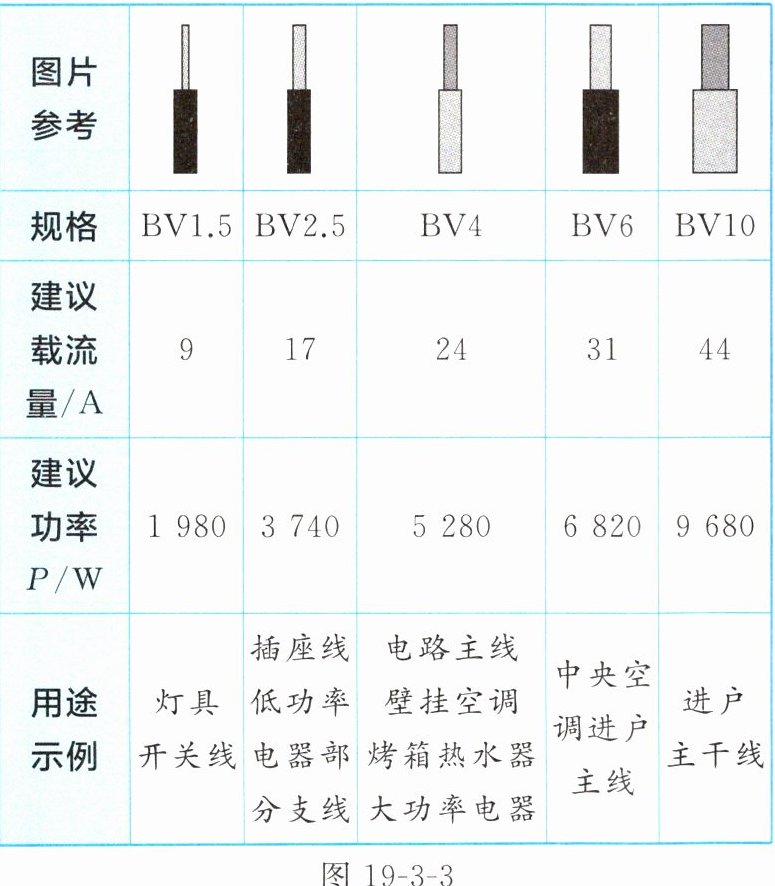

参考图 19-3-3,根据计算出的各配电分支回路的总功率,为各回路选择合适的电线。
[img]

答案：
(1) ②；按用途设计可将不同功率用电器分开，便于控制和检修，安全性更高。
(2) |分支回路|用电器及数量|总功率|
|----|----|----|
|照明回路|客厅灯1盏、卧室灯2盏、厨房灯1盏（每盏40W）|160W|
|普通插座回路|手机充电器、台灯等低功率电器|500W|
|空调回路|客厅空调1台、卧室空调2台（每台1500W）|4500W|
|厨房回路|冰箱1台（150W）、微波炉1台（1000W）、电饭煲1台（800W）、电水壶1台（1500W）|3450W|
|卫生间回路|热水器1台（2000W）、浴霸1台（500W）|2500W|
(3) 照明回路：BV1.5；普通插座回路：BV2.5；空调回路：BV4；厨房回路：BV2.5；卫生间回路：BV2.5。
