《2025年新课程学习与测评同步学习九年级物理全一册人教版》

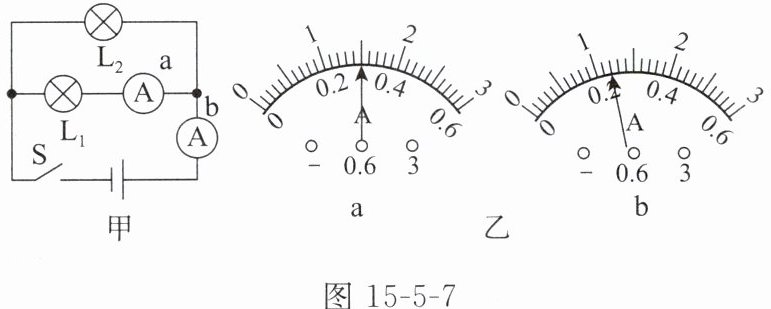

2. 图 15 - 5 - 7 甲所示电路中，当开关 $ S $ 闭合后，电流表指针的偏转如图 15 - 5 - 7 乙所示。其中电流表 $ a $ 测量的是通过 _______ 的电流，电流表 $ b $ 的示数应为 _______ $ A $，通过 $ L_2 $ 的电流是 _______ $ A $。

答案： 2.L₁　1.2　0.9

1. 在图 15 - 5 - 8 所示的电路中，闭合开关后发现小灯泡甲比乙暗，则三个电流表的示数关系正确的是（ ）


A.$ I_1 ＜ I_2 $
B.$ I_2 ＜ I_3 $
C.$ I_1 = I_2 + I_3 $
D.$ I_1 = I_2 = I_3 $

答案： 1.D

2. 如图 15 - 5 - 9 所示的电路中，$ L_2 $ 比 $ L_1 $ 亮，小明猜想是因为 $ L_2 $ 更靠近电源正极，电流更大。下列做法不能验证其猜想的是（ ）


A.对调电源的正负极
B.交换 $ L_1 $ 和 $ L_2 $ 的位置
C.测量 $ A $、$ B $、$ C $ 三点的电流大小
D.在 $ A $ 处串联一个电阻器

答案： 2.D

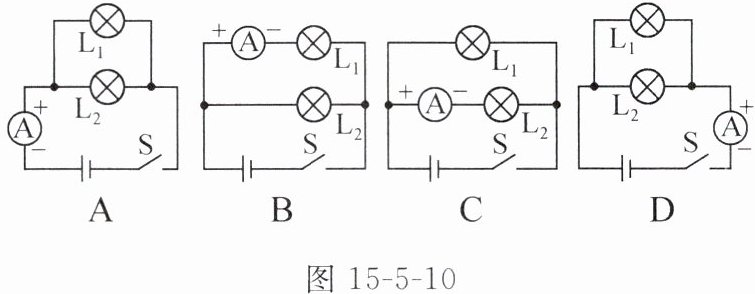

3. 在图 15 - 5 - 10 所示的电路中，电流表能够测出电路中的总电流的是（ ）

答案： 3.D

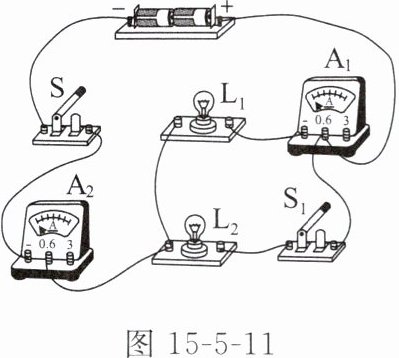

4. （多选）在图 15 - 5 - 11 所示的电路中，闭合开关 $ S $、$ S_1 $ 后，电流表 $ A_1 $ 的示数为 $ 0.3 \, A $，电流表 $ A_2 $ 的示数为 $ 0.5 \, A $，下列说法正确的是（ ）


A.$ L_1 $ 与 $ L_2 $ 串联
B.通过 $ L_1 $、$ L_2 $ 的电流分别是 $ 0.3 \, A $、$ 0.2 \, A $
C.电流表 $ A_2 $ 只测通过 $ L_2 $ 的电流
D.断开 $ S_1 $ 后，电流表 $ A_1 $ 的示数不变

答案： 4.BD
