《2025年新课程学习与测评同步学习九年级物理全一册人教版》

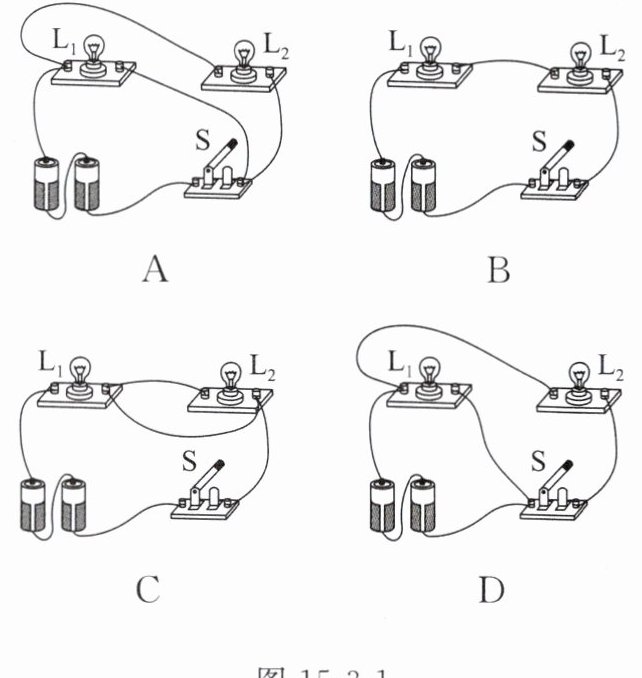

1. 图15-3-1所示实物电路中，开关能控制所有灯泡且L₁、L₂为并联关系的是（ ）

答案： A　【解析】题图B中，L₁、L₂为串联关系；题图C中，L₂被短路；题图D中，开关不能控制L₁，L₁常亮。

知识点2 连接串联电路和并联电路

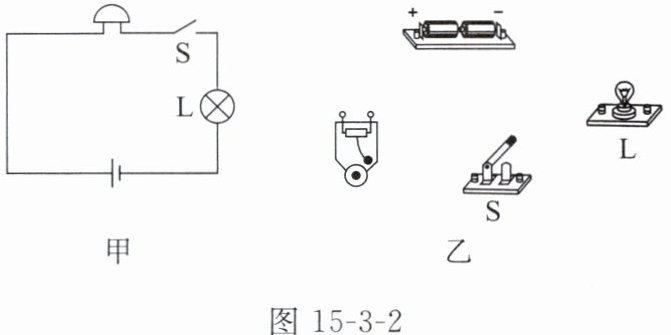

例2 请根据图15-3-2甲所给的电路图，将图15-3-2乙中的实物电路连接完整。

答案： 从电源正极开始，依次将开关、灯泡连接到电源负极，实物连接如下：
将电源用导线正负极连接，开关（已给定）一端与电源正极相连，另一端与灯泡的一端相连，灯泡的另一端与电源负极相连。
（图略）。

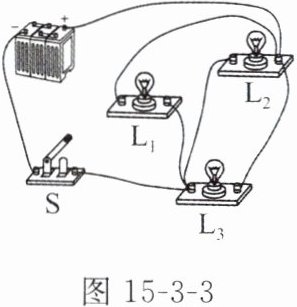

2. 在方框中画出图15-3-3所示实物电路的电路图。

答案： 见答图15−4

1. 街道边的路灯总是在傍晚同时亮，到凌晨同时灭，你认为路灯的连接方式是（ ）

A.串联
B.并联
C.部分串联
D.可能串联也可能并联

答案： B

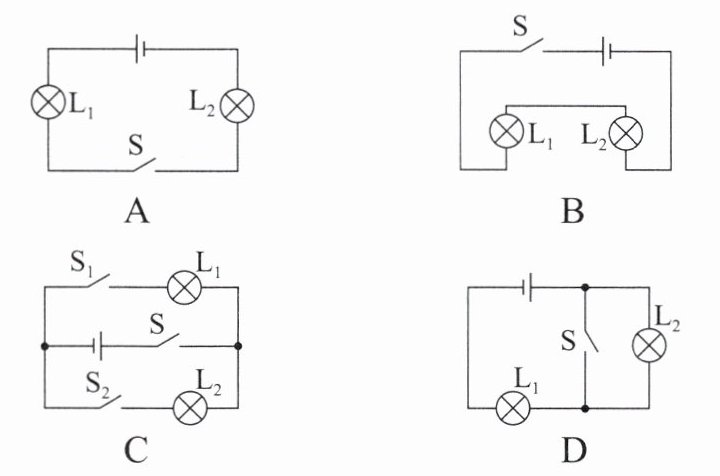

2. 下列电路中，所有开关闭合后，灯泡L₁与L₂并联的是（ ）

答案： C

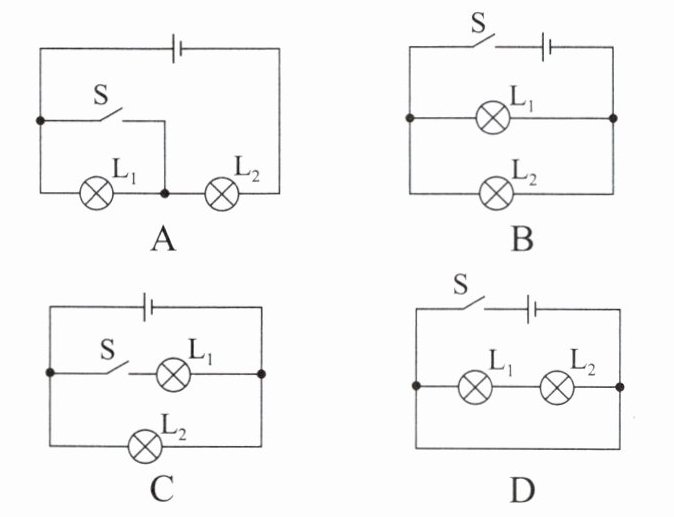

3. 某同学连接的实物电路如图15-3-4所示，其对应的电路图是（ ）

答案： C
