1. 串联电路和并联电路的比较

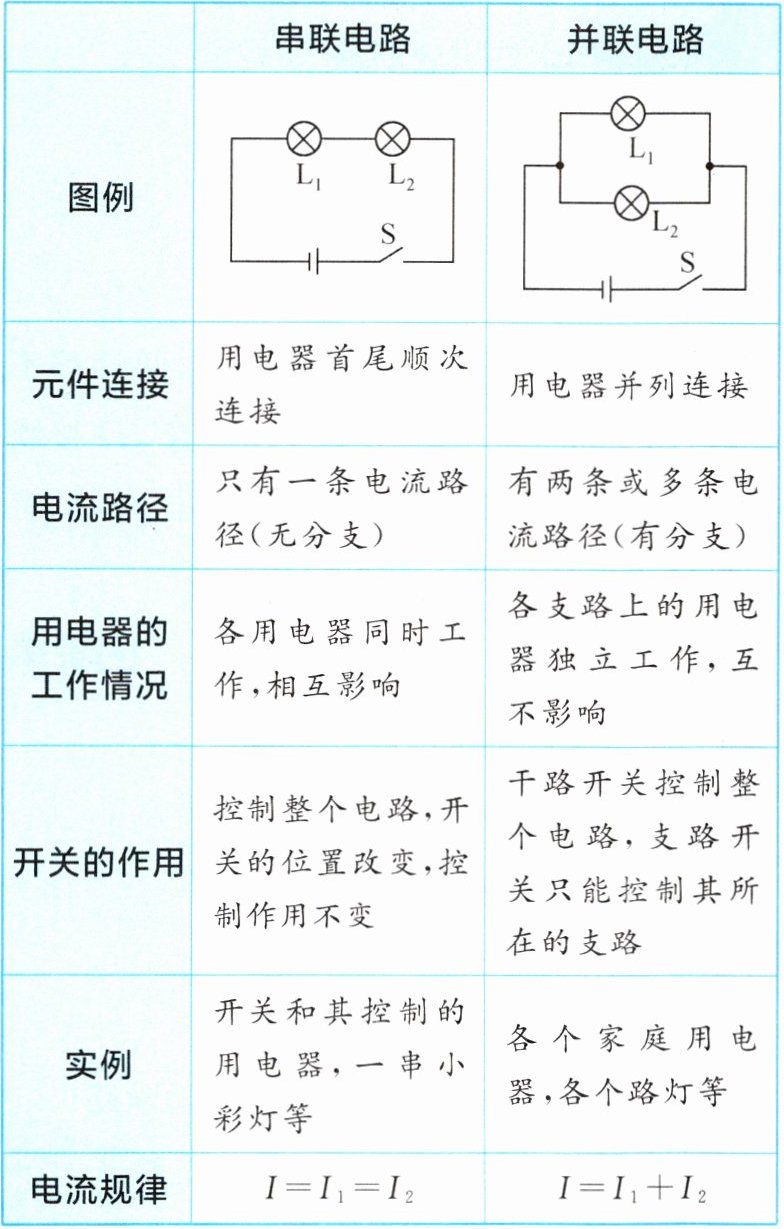

| | 串联电路 | 并联电路 |
| 图例 | | |
| 元件连接 | 用电器首尾顺次连接 | 用电器并列连接 |
| 电流路径 | 只有一条电流路径(无分支) | 有两条或多条电流路径(有分支) |
| 用电器的工作情况 | 各用电器同时工作,相互影响 | 各支路上的用电器独立工作,互不影响 |
| 开关的作用 | 控制整个电路,开关的位置改变,控制作用不变 | 干路开关控制整个电路,支路开关只能控制其所在的支路 |
| 实例 | 开关和其控制的用电器,一串小彩灯等 | 各个家庭用电器,各个路灯等 |
| 电流规律 | $ I = I_1 = I_2 $ | $ I = I_1 + I_2 $ |


2. 串、并联电路的识别方法
| 定义法 | 若用电器逐个顺次首尾相连,则该电路为串联电路。若用电器“首首相接,尾尾相接”地连在电路中,则此电路就是并联电路。其中,“首”即电流流入用电器的那一端,“尾”即电流流出用电器的那一端 |
| 拆除法 | 串联电路：在电路中假设某点断路或去掉某个用电器,其他用电器均停止工作并联电路：去掉任一支路上的用电器,其他支路上的用电器照常工作,互不影响 |
| 电流法 | 串联电路：电流从电源正极到电源负极无分支并联电路：电流从电源正极到电源负极有两条或两条以上的分支 |

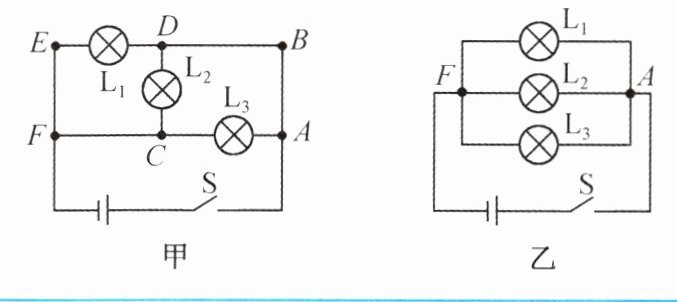

| 节点法 | 在识别不规范电路图的过程中,不论导线有多长,只要导线间没有电源、用电器等,导线两端点均可以看成同一个点,从而找出各用电器两端的公共点。在图甲所示的电路中,由“节点法”可知A、B、D可看作同一点,这点接在电源的正极上,C、E、F也可看作同一点,这点接在电源的负极上,即三个小灯泡连接在公共点A、F之间,三个小灯泡是并联的,简化后的电路如图乙所示 |

答案： 1. 串联电路和并联电路的比较：
(1) 图例：
串联电路：$L_1$和$L_2$ 首尾顺次连接，$S$控制整个电路。
并联电路：$L_1$和$L_2$ 并列连接，$S$在干路。
(2) 元件连接：
串联电路：用电器首尾顺次连接。
并联电路：用电器并列连接。
(3) 电流路径：
串联电路：只有一条电流路径（无分支）。
并联电路：有两条或多条电流路径（有分支）。
(4) 用电器的工作情况：
串联电路：各用电器同时工作，相互影响。
并联电路：各支路上的用电器独立工作，互不影响。
(5) 开关的作用：
串联电路：控制整个电路，开关的位置改变，控制作用不变。
并联电路：干路开关控制整个电路，支路开关只能控制其所在的支路。
(6) 实例：
串联电路：开关和其控制的用电器，一串小彩灯等。
并联电路：各个家庭用电器，各个路灯等。
(7) 电流规律：
串联电路：$I = I_1 = I_2$。
并联电路：$I = I_1 + I_2$。
2. 串、并联电路的识别方法：
(1) 定义法：
若用电器逐个顺次首尾相连，则该电路为串联电路。
若用电器“首首相接，尾尾相接”地连在电路中，则此电路就是并联电路。
其中，“首”即电流流入用电器的那一端，“尾”即电流流出用电器的那一端。
(2) 拆除法：
串联电路：在电路中假设某点断路或去掉某个用电器，其他用电器均停止工作。
并联电路：去掉任一支路上的用电器，其他支路上的用电器照常工作，互不影响。
(3) 电流法：
串联电路：电流从电源正极到电源负极无分支。
并联电路：电流从电源正极到电源负极有两条或两条以上的分支。
(4) 节点法：
在识别不规范电路图的过程中，不论导线有多长，只要导线间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

例2

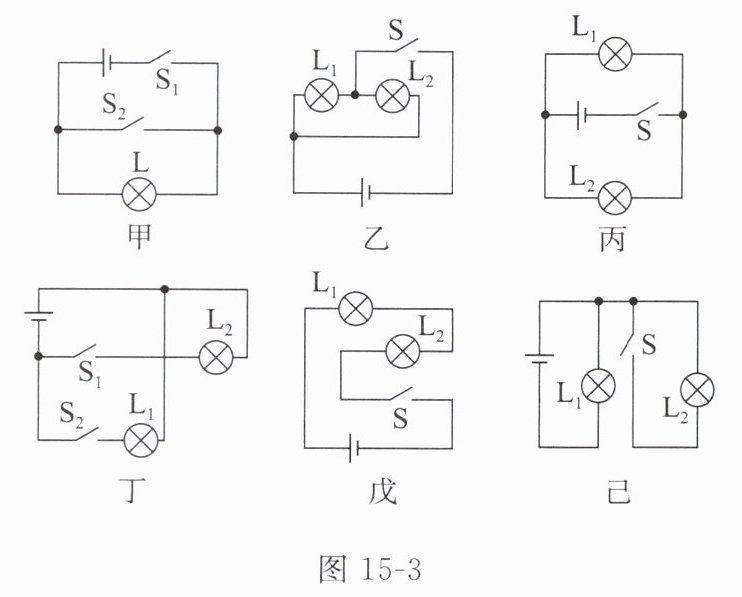

小刚设计了几个电路图如下页图15-3所示,在所有开关闭合的情况下,属于串联电路的是_________,属于并联电路的是_________,属于短路的是_________。一个开关能同时控制两盏灯的是_________,开关没有作用的是_________。

2. 针对训练

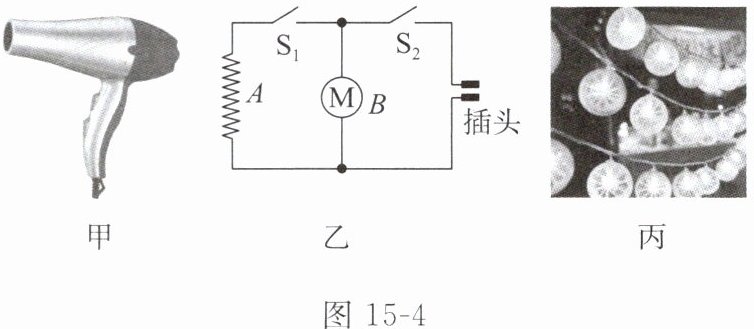

生活应用 学习电路后,同学们对电吹风机和小彩灯串进行了研究。图15-4甲为既能吹冷风又能吹热风的电吹风机,图15-4乙是其简化电路,A是电热丝,B是电动机；图15-4丙为节日中常见的小彩灯串。
(1)要使电吹风机吹出冷风,应闭合开关_________；要使电吹风机吹出热风,应闭合开关_________,此时电热丝和电动机_________联。
(2)只闭合$S_2$时,检测到插头处电流为1.6 A,再闭合$S_1,$检测到插头处电流变为2.8 A,则电热丝中的电流Iₐ = _________ A。
(3)同学们发现小彩灯串由20个小灯泡串联组成。他们检测到该串联电路的电流为300 mA,则通过第3个小灯泡的电流$I_3 = $_________ A。

答案： 例2 戊 乙、丙、丁 甲 乙、丙、戊 己
【解析】题图甲中,闭合开关$S_{1}$、$S_{2}$时,会发生电源短路。题图乙、丙、丁中,开关都闭合时,$L_{1}$、$L_{2}$并联,开关都断开时,两灯都不亮;且题图乙、丙中,开关在干路中,控制整个电路,一个开关能同时控制两盏灯。题图戊中,开关闭合时,两灯串联,一个开关能同时控制两盏灯。题图己中,开关和$L_{2}$都没有接入电路,开关没有作用,$L_{2}$不发光,$L_{1}$发光。
2.
(1)$S_{2}$ $S_{1}$、$S_{2}$ 并
(2)1.2
(3)0.3
