《2025年新课程学习与测评同步学习九年级物理全一册人教版》

电荷
- 摩擦起电：通过_________的方法使物体带电的现象。带电体具有吸引_________的性质
- 两种电荷：被丝绸摩擦过的玻璃棒带_________电荷；被毛皮摩擦过的橡胶棒带_________电荷
- 电荷间的相互作用：_________电荷相互排斥,_________电荷相互吸引
- 电荷量：物体所带电荷的_________,单位是_________,符号是_________
电路
- 组成：
电源：提供_________的装置
用电器：消耗_________的装置
开关：控制_________的通断
导线：输送_________的装置
- 导体：_________的物体,例如_________
- 绝缘体：_________的物体,例如_________
- 电路图：用_________表示电路连接的图
- 三种状态：通路、断路、短路
- 串联电路：各用电器_________连接起来的电路。串联电路中各元件相互影响
- 并联电路：各用电器_________连接起来的电路。并联电路中各元件互不影响
电流
- 电流：电荷的_________移动形成电流,是表示电流_________的物理量
- 单位：_________,符号_________。1 A = _________ mA,1 mA = _________ μA
- 方向：把_________定向移动的方向规定为电流方向
- 电流表：
构造：有_________个接线柱,_________种量程
使用规则：
①应与被测用电器_________联
②被测电流_________超过电流表的_________
③使电流从_________流入,从_________流出
④不允许不经过_________直接把电流表接在电源两极上
- 串联电路中电流的特点：I _________$ I_1 $_________$ I_2$
- 并联电路中电流的特点：I _________$ I_1 $_________$ I_2$

答案： 摩擦 轻小物体 正 负 同种 异种 多少 库仑 C 电能 电能 电路 电能 容易导电 金属、人体、大地、石墨、生活用水、食盐水溶液等 不容易导电 橡胶、玻璃、塑料、陶瓷、蜂蜡、油等 符号 顺次 并列 定向 强弱 安培 A $10^{3}$ $10^{3}$ 正电荷 3 2 串 不能 量程 正接线柱 负接线柱 用电器 = = = +

1. 电路
(1)一个完整的简单电路由电源、用电器、导线和开关组成,只有电路是通路时,电路中才有电流。
(2)短路的两种情况
| | 电源短路 | 用电器短路 |
| 定义 | 不经过用电器而直接用导线将电源的正、负极连接起来 | 某个用电器两端被导线直接连通 |
| 特点 | 瞬间电流很大,可能烧坏电源 | 电流经过导线而不经过短路的用电器,短路的用电器中没有电流,不工作 |
2. 电路图与实物图
(1)根据实物图画电路图的一般步骤：
①明确电路中有哪些元件；
②观察元件的连接情况(位置、顺序、电源的正负极等)；
③用规定的符号将实物连接情况表示出来。
(2)根据电路图连接实物图的一般步骤：
①观察有哪些电路元件符号,明确各符号表示的意义,以及各元件的连接方式；
②通常采用“电流流向法”按顺序连接导线,即从电源的正极出发,沿着电流的方向按顺序依次把各元件连接起来,直至电源的负极；
③进行检查,修正不规范的地方。

答案： 答题卡作答如下：
1.
(1)一个完整简单电路组成：电源、用电器、导线、开关；只有通路时电路中才有电流。
(2)
短路的两种情况：
电源短路：不经过用电器，直接用导线将电源正负极连接，瞬间电流很大，可能烧坏电源。
用电器短路：某个用电器两端被导线直接连通，电流经导线不经过该用电器，短路的用电器无电流，不工作。
2.
(1)根据实物图画电路图步骤：
明确电路元件。
观察元件连接情况（位置、顺序、电源正负极等）。
用规定符号表示实物连接情况。
(2)根据电路图连接实物图步骤：
观察电路元件符号，明确意义和连接方式。
采用“电流流向法”从电源正极出发按顺序连接导线至负极。
进行检查，修正不规范处。

例1

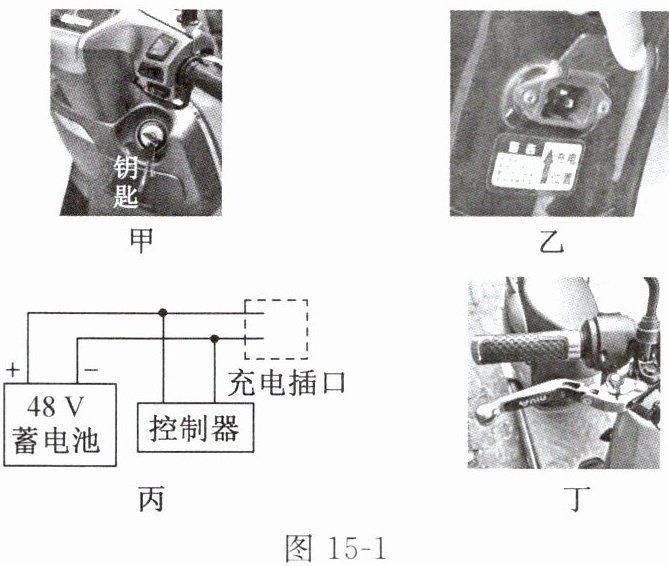

科技应用 电动自行车由于轻便、节能、环保而广受人们青睐。如图15-1甲所示,只要将车钥匙插入锁孔并旋转,车子就通电了,但不会行驶。
(1)车钥匙相当于一个_________,跨上自行车,开锁后将右把手向下旋转,车子就能前进,并且旋转的角度越大,车速就越快,右把手相当于一个变阻器。给电动车充电时,车内电瓶相当于_________(选填“电源”或“用电器”)。
(2)图15-1乙是电动车的充电插口,内有金属插脚,在使用过程中绝不能拿硬币、手等去触碰；图15-1丙是电动车的局部电路图,其中控制器是指电动车中利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚,可能会造成_________(选填“蓄电池”“控制器”或“充电插口”)损坏；若人体触碰蓄电池两极,则人_________(选填“有”或“无”)危险。

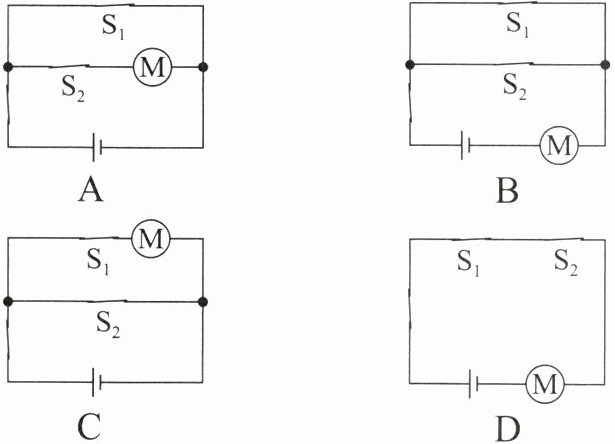

(3)电动自行车的两个刹车手柄(如图15-1丁)中各有一只开关$S_1$和$S_2；$在行驶时用任一只手柄刹车,该手柄上的开关立即断开,电动机停止工作,下列电路符合要求的是_________。

1. 针对训练

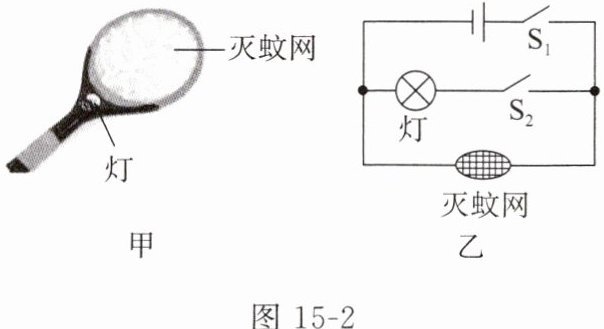

如图15-2甲所示的灭蚊拍具有灭蚊和照明功能,其工作原理如图15-2乙所示。当闭合开关_________时,灭蚊拍只起到灭蚊的作用；当闭合开关_________时,灭蚊拍同时起到灭蚊和照明的作用。若照明灯突然断路,则灭蚊网_________(选填“能”或“不能”)正常工作。

答案： 例1
(1)开关 用电器
(2)蓄电池 有
(3)D
【解析】
(1)将电动自行车钥匙插入锁孔并旋转,车子就通电了,说明车钥匙就是一个开关;电瓶充电时是将电能转化为化学能,此时电瓶相当于用电器。
(2)硬币是导体,硬币碰到充电插口的两个金属插脚时,使蓄电池的正负极相连,因此会造成蓄电池短路;人是导体,人触碰蓄电池两极后会与蓄电池形成回路,有触电危险。
(3)由题意可知,在电动自行车行驶时用任一只手柄刹车,该手柄上的开关立即断开,电动机停止工作,说明两开关应串联接在电路中,D符合题意。
1.$S_{1}$ $S_{1}$、$S_{2}$ 能
