《2025年新课程学习与测评同步学习九年级物理全一册人教版》

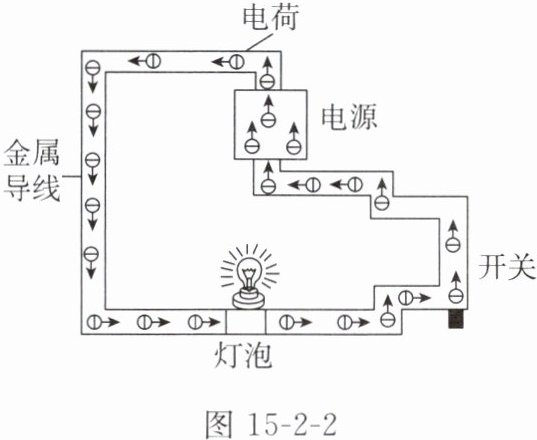

例1 图15-2-2表示电路中电荷的定向移动,下列说法正确的是( )


A.电源的上端为正极
B.金属导线中发生定向移动的电荷是负电荷
C.电流总是从电源正极流向负极
D.通过灯泡的电流方向是从左到右

答案： 例1　B　[解析]电荷的定向移动形成电流，物理学中把正电荷定向移动的方向规定为电流方向，在电源外部，电流总是从电源的正极流向负极。由题图可知，负电荷从电源上端流出，则电流从电源的上端流入，所以电源的上端为负极，下端为正极，A错误;金属能够导电是因为金属中含有大量的可自由移动的电子，电子带负电荷，所以在金属导体中能够定向移动的电荷是负电荷，B正确;在电源内部，电流从电源的负极流向正极，C错误;负电荷从左到右通过灯泡，则电流从右到左通过灯泡，D错误。

1. 从电视机显像管尾部的热灯丝不断发射出来的电子高速撞击在电视机荧光屏上,使荧光屏发光,则在显像管内( )

A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.没有电流
D.电流方向不断改变

答案： 1.B

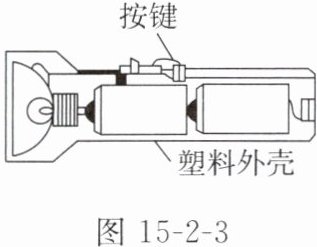

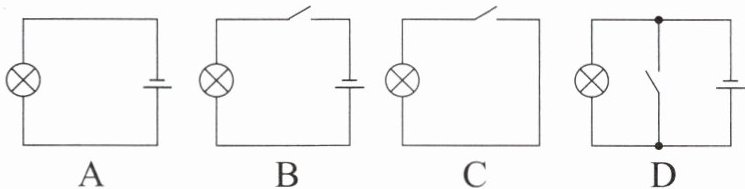

例2 手电筒的结构如图15-2-3所示,按下按键时,电路接通、小灯泡发光。则该手电筒的电路图为( )

答案： 例2　B　[解析]由题图知，电源、开关、灯泡组成电路，开关控制灯泡，由此分析解答。按下按键时，电流流过的路径为正极→灯泡→开关→负极，故B正确。

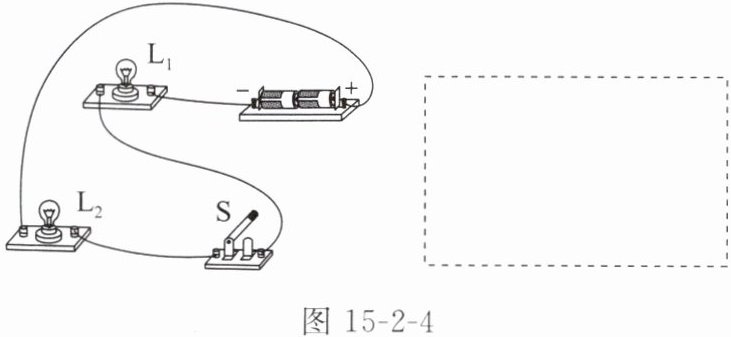

2. 请根据如图15-2-4所示的实物电路,在虚线框内画出对应的电路图。

答案： 2.见答图15−1
