自制简易验电器
我们通常用验电器检测物体是否带电。那么,验电器的结构是怎样的？其工作原理是什么？我们可选用身边的物品,通过自制简易验电器来进一步了解验电器的结构及其工作原理。
【任务 1】制作验电器。
器材：带瓶盖的塑料瓶(1 个),一小段带绝缘皮的铜丝,锡箔纸,剪刀,胶水。
1. 制作金属杆：将一小段带绝缘皮的铜丝两端去皮,将铜丝一端拉直,另一端做成挂钩。

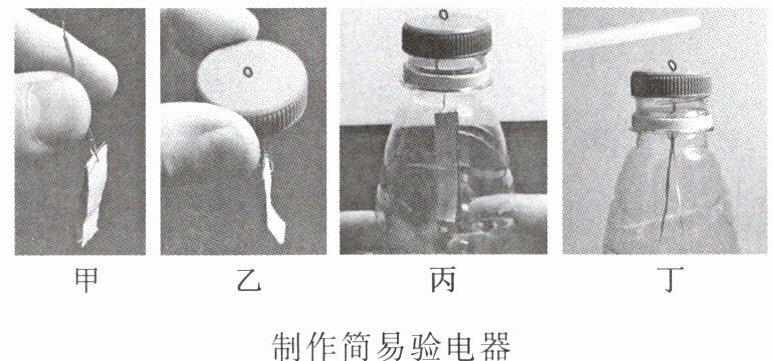

2. 安装金属片：用剪刀剪下两片大小相同的条状锡箔纸片,把两锡箔纸片挂在金属杆的挂钩上(如图甲),作为验电器的金属片。
3. 组装：在塑料瓶盖上钻一个小孔,把金属杆直端穿出瓶盖外侧,然后弯折固定在瓶盖上(如图乙),把瓶盖拧在瓶子上面,验电器就制作好了(如图丙)。
4. 测试：用毛衣(或头发)摩擦塑料尺,使其带电。用带电的塑料尺接触验电器触点,若看到金属片(锡箔纸片)张开一定角度(如图丁),则说明简易验电器制作成功。

【任务 2】总结反思：
1. 验电器的工作原理是什么？ 答：______。
2. 可否用易拉罐替代塑料瓶？ 答：______；原因：______。
3. 用不同材料的物体摩擦塑料尺,测试带电量,记录在下表中。
| 摩擦物体 | 锡箔纸张开角度 |
| 棉质衣服 | |
| 丝绸 | |
| 化工纤维 | |
4. 本次制作有哪些不足？如何改进？______

答案： 1. 同种电荷相互排斥；2. 否；易拉罐是导体，会使电荷流失（或无法绝缘）；4. 不足：金属杆与瓶盖绝缘性可能较差，锡箔纸易受空气流动影响；改进：用绝缘性能更好的材料做瓶盖（如橡胶塞），或在金属杆与瓶盖接触处用绝缘胶水密封，使用更硬的金属箔片。
