1. 变阻器
(1) 变阻器：能改变接入电路中_____大小的元件。其在电路图中用符号_____表示。
(2) 原理：通过改变接入电路中电阻丝的_____来改变_____的大小。

答案： 1.（1）电阻 （2）长度 电路中电阻

2. 滑动变阻器的使用
(1) 铭牌参数：滑动变阻器上通常标有_____和_____,使用时不能使通过的电流_____最大值,否则会烧坏滑动变阻器。通常,在使用前应将电阻调节到_____。
(2) 接法：将滑动变阻器接入电路中时,通常采用“_____”两个接线柱的接法。
(3) 作用：在电路中,通过调节_____改变电路中的电流。

答案： 2.（1）最大电阻 允许通过的最大电流 超过 最大 （2）一上一下 （3）电阻

3. 变阻器的应用：机械式电位器是一种_____,用于具有调节音量、亮度、温度等功能的电器上。

答案： 3.变阻器

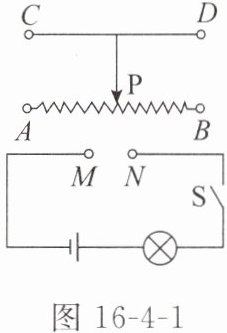

例1 如图16-4-1所示的电路中,若将滑动变阻器的B、D两接线柱分别与M、N连接,则开关S闭合前,应将滑片移到滑动变阻器的_____(选填“A”或“B”)端,使用时,若将滑片向右移动,则通过小灯泡的电流将变_____。若要使滑动变阻器的滑片P向A端移动时小灯泡变亮,那么应将滑动变阻器的D和_____接线柱接在电路的M、N两端。

方法点拨 滑动变阻器能控制电路中电流的条件：接线柱按“一上一下”的方式接入电路。滑动变阻器阻值的变化特点：滑片越靠近下方接入电路的接线柱(即接入电阻丝越短),电阻越小。

答案： 例1 A 大 A

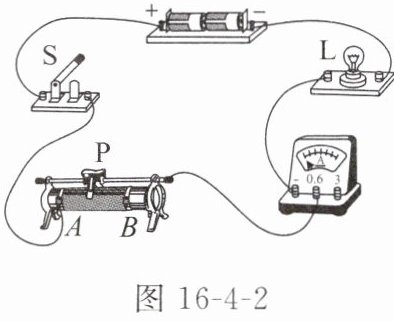

1. 小明连接了如图16-4-2所示的电路练习使用滑动变阻器。

(1) 滑动变阻器的原理：通过改变接入电路中电阻丝的_____,从而改变电路中_____的大小。
(2) 滑动变阻器的电路符号是_____。
(3) 某滑动变阻器的铭牌上标有“20Ω 1.5A”,其中“20Ω”表示_____。
(4) 闭合开关前,滑片应置于_____(选填“A”或“B”)端,把滑片向A端移动时,接入电路的电阻_____(选填“变大”或“变小”),小灯泡的亮度_____(选填“变亮”或“变暗”)。

答案： 1.（1）长度 电流 （3）滑动变阻器的最大阻值是20Ω （4）B 变小 变亮
