《2025年新课程学习与测评同步学习九年级物理全一册人教版》

1. 电路中只要有电压就一定有电流,只要有电流就一定有电压,这个观点对吗？为什么？
2. 电压表能直接接在电源两极吗？需要注意什么？
3. 将电压表串联在电路中会出现什么情况？
4. 电压表正常使用时,有电流通过吗？

答案： 1.电源是提供电压的装置,电压是形成电流的原因,但只有在闭合电路中才能产生电流。因此,有电压不一定有电流,但是有电流则一定有电压。
2.能。需要注意:①所测电压不能超过量程;②必须使电流“+”进“-”出。
3.电压表内阻很大,在电路中相当于断路。将电压表串联在电路中,相当于将电压表直接接在电源两端,此时电压表显示的是电源电压。
4.有。此时电流很小,可认为通过电压表的电流为0。(这是极限思想的应用,“抓住重要因素,忽略次要因素”是物理研究常用的方法)

知识点1 电压及其作用
例1 (多选)关于电压,下列说法正确的是( )

A.电路两端有电压,电路中就一定有电流
B.电路中无电流,电路两端就一定无电压
C.电路两端必须有电压,才可能形成电流
D.有电压不一定有电流

答案： CD 【解析】形成电流的条件是:电路闭合、电路两端有电压,这两个条件缺一不可。电路两端有电压,但如果电路断开,电路中就一定没有电流,A错误;电路断开,电路中没有电流,但可能有电压,B错误,D正确;电路两端必须有电压,才可能形成电流,C正确。

1. 下列关于生活中常见电学量的估测,符合实际的是( )

A.家庭电路的电压为 380 V
B.一节干电池的电压为 6 V
C.智能手机电池电压约为 3.7 V
D.家用空调正常工作时的电流约为 1 A

答案： C 【解析】家庭电路的电压为220 V,一节干电池的电压为1.5 V,智能手机电池电压约为3.7 V,家用空调正常工作的电流约为5 A,故选C。

知识点2 电压的测量

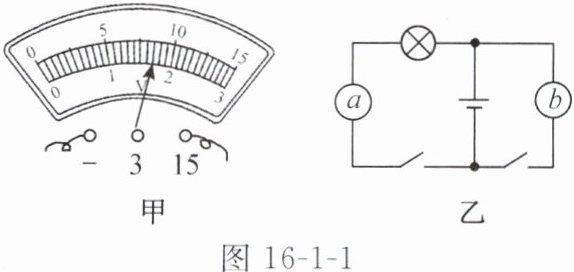

例2 图 16 - 1 - 1 甲所示的是______(选填“电流表”或“电压表”)的刻度盘。当指针的位置如图 16 - 1 - 1 甲所示时,示数是______；若把这个表接在图 16 - 1 - 1 乙所示的电路中使用,则应接在______(选填“a”或“b”)处。

答案： 电压表 8.5 V b 【解析】题图甲中,表盘有“V”标志,即为电压表。电压表选用的量程是0~15 V,分度值为0.5 V,故示数为8.5 V。测量电压时,电压表应与被测电路并联,故应接在题图乙中的b处。

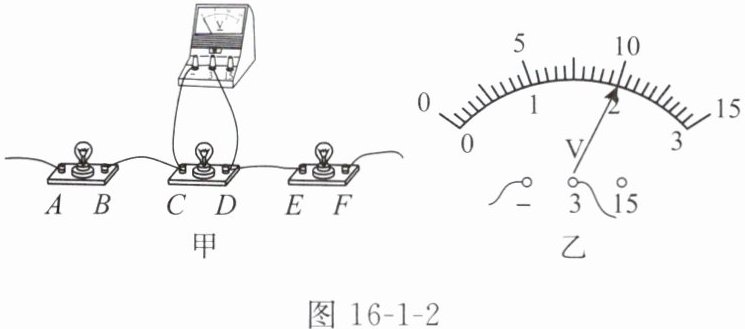

2. (多选)如图 16 - 1 - 2 甲所示,将三个规格相同的小灯泡接入电路,用电压表测量其中一个小灯泡两端的电压,电压表的示数如图 16 - 1 - 2 乙所示。则下列说法正确的是( )

A.A 端导线应与电源的负极相连
B.电流从 D 接线柱流入电压表“3”接线柱
C.电压表的示数为 10 V
D.若将 C、D 间的小灯泡从灯座上取下来,则电压表示数为 0

答案： AB 【解析】由题图甲知,C接的是电压表的负接线柱,这说明电流方向从右向左,所以A端导线应与电源的负极相连,电流从D接线柱流入电压表“3”接线柱,A、B正确;由题图乙知,电压表选用的是小量程,分度值为0.1 V,示数为2 V,C错误;三个灯泡串联,若将C、D间的小灯泡从灯座上取下来,此时C、D间断路,电压表示数应该等于电源电压,D错误。
