1. 常见电路故障分为短路和断路两种。出现短路时,电路中有电流,处于短路状态的用电器不工作；出现断路时,断路部分没有电流通过。
2. 串联电路一元件断则全电路断,并联电路一支路短则全电路短。
3. 分析电路时,电流表在电路中可视为导线,有时根据各选项中的信息采用假设法分析较为快捷。

答案： 答题卡：
1. 常见电路故障分析：
（1）短路特征：
电路中存在电流；
被短路用电器不工作；
（2）断路特征：
断路部分无电流通过；
2. 电路类型与故障传播：
（1）串联电路：
一个元件断路，全电路断开；
（2）并联电路：
一支路短路，全电路短路；
3. 电路分析方法：
电流表视为导线；
可采用假设法根据选项信息快速分析。

例3
如图15-5所示,闭合开关后,两个电流表的示数相同,则电路中出现的故障可能是( )

A. 灯泡$L_1$短路
B. 灯泡$L_1$处出现断路
C. 灯泡$L_2$短路
D. 灯泡$L_2$处出现断路
3. 针对训练

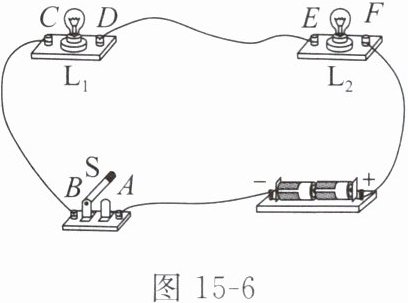

如图15-6所示,闭合开关S,两灯都不亮,当用一根导线分别连接A、B和C、D接线柱时,两灯都不亮；连接E、F接线柱时,只有一只灯泡发光。则电路故障可能是( )

A. 灯泡$L_1$短路
B. 灯泡$L_2$断路
C. 灯泡$L_2$短路
D. 开关S断路

答案： 例3 D 【解析】由题图可知,灯泡$L_{1}$和$L_{2}$并联,电流表A测干路电流,电流表$A_{1}$测灯泡$L_{1}$所在支路的电流。根据并联电路电流特点"干路上的电流等于各支路电流之和"可知,在正常情况下,干路上的电流表示数应大于支路上的电流表示数,而实际上两个电流表的示数相等,说明灯泡$L_{2}$所在支路中没有电流通过,因此故障可能是灯泡$L_{2}$处断路。
3.B 【解析】一只小灯泡短路时,另一只小灯泡仍能发光,A、C错误;用导线检查串联电路的断路位置时,将导线并联在各个用电器两端,并联在哪个用电器两端电路变为通路,就说明那个用电器存在断路故障,B正确,D错误。
