《2025年新课程学习与测评同步学习九年级物理全一册人教版》

知识点1 电流的强弱
例1 下表是部分用电器工作时的电流值,电器甲、电器乙、电器丙可能是台灯、计算器或电饭煲,则台灯应该是电器____,计算器应该是电器____。给手机充电,是把电能转化为____能。
|电器甲|电器乙|电器丙|手机充电器|
|100 μA|0.2 A|3 A|120 mA|

答案： 乙　　甲　　化学

1. 学生对常见物理量进行合理估算的能力是物理核心素养的体现之一。下列估算接近实际的是( )

A.家庭液晶电视工作时的电流约为5 A
B.考场内日光灯中的电流约为0.1 A
C.雷电电流约为$2×10^3 mA$
D.家用电饭锅正常工作时的电流约为0.2 A

答案： B

知识点2 电流的测量
例2 在用电流表测电流的实验中：
(1)连接电路时,开关应____,电流表应先用____量程试触。

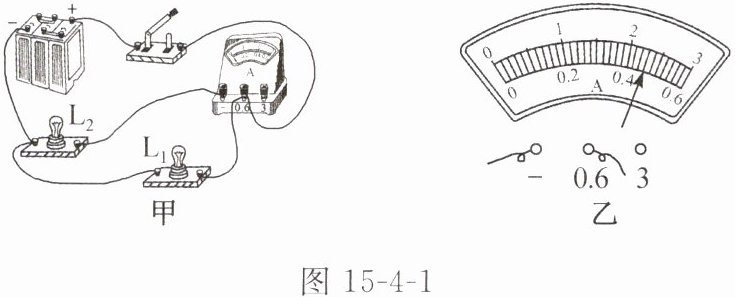

(2)若某同学连接的电路如图15 - 4 - 1甲所示,则电流表测的是通过灯____的电流。闭合开关后,若电流表的示数如图15 - 4 - 1乙所示,则通过该灯的电流是____ A。

(3)若闭合开关后,两灯均亮,电流表的指针不发生偏转,则原因可能是____。
A. 电流表内部断路
B. 开关处接触不良
C. 电流表短路
(4)只需改动一根导线就可测得电路中的总电流,请在图15 - 4 - 1甲中用“×”表示需改动的导线,并画出正确的电路连线。

答案：

(1)断开　大　
(2)$L_{2}$　0.46
(3)C　
(4)见答图15−8
[解析]
(1)连接电路时，为防止导线连错而烧坏电路元件,开关应断开;在不知电流大小的情况下,电流表应先用大量程试触，再根据指针的偏转角度选用合适的量程。
(2)电流表应与待测用电器串联，由题图甲所示的电路可知电流表与灯$L_{2}$串联，则电流表测的是通过灯$L_{2}$的电流。闭合开关后，由题图乙可知，电流表选用的量程是0~0.6A,分度值为0.02A,示数为0.46A,即通过该灯的电流是0.46A。
(3)由题图甲可知，电流表与$L_{2}$串联，若电流表内部断路，则$L_{2}$不亮，与题意不符，故选项A错误。开关接在干路上，若开关处接触不良，则两灯都不亮，与题意不符,故选项B错误。若电流表短路，则两灯均亮，电流表无示数，符合题意，故选项C正确。
(4)只需改动一根导线就可测得总电流，电流表应接在干路上，如答图15−8所示。
