《2025年新课程学习与测评同步学习九年级物理全一册人教版》

1. 某教学楼中有11间教室,若每间教室均装有6盏规格为“220 V 40 W”的电灯,则该线路安装总保险装置时应选用( )

A.“5 A”的保险丝
B.“8 A”的保险丝
C.“10 A”的保险丝
D.“15 A”的保险丝

答案： D

例2

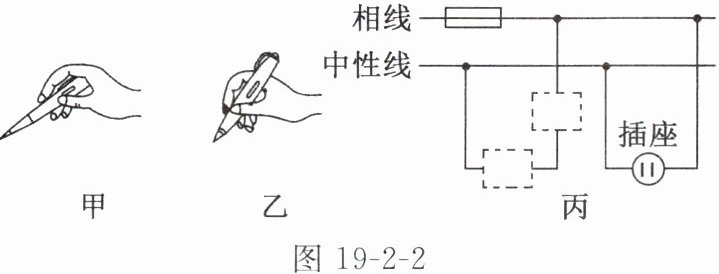

图19-2-2所示是检测家庭电路相线、中性线的测电笔,其正确的使用方法是图______。请在图19-2-2丙中将开关和灯泡的符号填入正确的虚线框内。

答案：
甲 见答图19-1 【解析】使用测电笔时，笔尖接触待检测的导线，手指接触笔尾的金属体。如此测电笔接触相线时，相线、测电笔电阻、人体、大地组成回路，测电笔发光；接触中性线时测电笔不发光。题图甲所示方法正确。开关要接在相线与用电器之间，这样才能使开关断开后用电器与相线断开，防止人体接触相线。

2. 家庭电路中,电灯与插座之间是____联的。如图19-2-3所示,在老师的指导下,小明用指尖抵住测电笔笔尾金属体,测电笔的氖管发光,______(选填“有”或“没有”)电流通过小明的身体,测电笔接触的是______(选填“相线”或“中性线”)。

答案： 并 有 相线

例3
图19-2-4是家用电热水壶的插头。插头的插脚①较长,目的是将插头插入插座时,可确保电热水壶的金属外壳先接触______(选填“相线”“中性线”或“保护线”),避免触电事故。在新建的楼房里,如果发生触电情况,______(选填“保险丝”或“漏电保护器”)会立即切断电路以保护人员安全。

答案： 保护线 漏电保护器 【解析】接保护线的插脚①较长，目的是使插头插入插座时，插脚①先于②③接入电路，可确保电热水壶的金属外壳先接触保护线，避免触电事故。漏电保护器的作用是在人发生触电事故时切断电路。
