《2025年新课程学习与测评同步学习九年级物理全一册人教版》

5. 科技应用 图 15 - 5 - 12 是一个玩具电动车的简化电路图。只闭合开关 $ S_1 $，_______ 工作；再闭合开关 $ S_2 $，电路中的总电流 _______（选填“变大”“不变”或“变小”），小灯泡与电动机的连接方式是 _______ 联。

答案： 5.电动机　变大　并

6. 根据图 15 - 5 - 13 甲中的电路图，在图 15 - 5 - 13 乙中连接实物电路。由试触法得知，当前实验条件下，通过 $ L_1 $ 的电流约 $ 0.4 \, A $，通过 $ L_2 $ 的电流约 $ 0.5 \, A $，实验过程中不能改变导线的位置。

答案： 6.见答图15 - 13

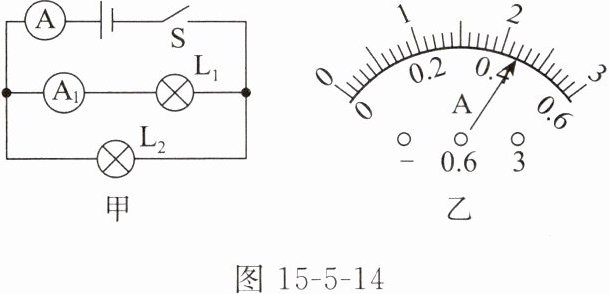

7. （多选）在如图 15 - 5 - 14 甲所示电路中，开关闭合后，两个电流表指针偏转均如图 15 - 5 - 14 乙所示，则通过 $ L_1 $ 和 $ L_2 $ 的电流分别为（ ）


A.$ 0.44 \, A $，$ 2.2 \, A $
B.$ 0.42 \, A $，$ 2.2 \, A $
C.$ 0.44 \, A $，$ 1.76 \, A $
D.$ 0.42 \, A $，$ 1.78 \, A $

答案： 7.C

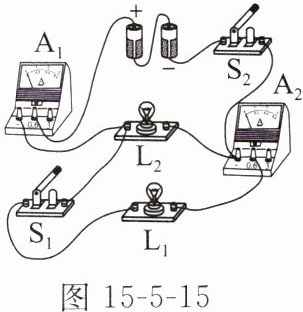

8. （多选）如图 15 - 5 - 15 所示电路，闭合开关 $ S_1 $、$ S_2 $，小灯泡 $ L_1 $ 和 $ L_2 $ 均发光，两电流表都有示数，下列判断正确的是（ ）


A.电流表 $ A_1 $ 只测量灯 $ L_2 $ 的电流
B.电流表 $ A_2 $ 的示数比 $ A_1 $ 的小
C.灯 $ L_1 $ 被短路时，$ L_2 $ 正常发光
D.断开 $ S_1 $ 时，只有一个表有示数

答案： 8.BD

9. 科学观察、实验探究和推理计算是验证猜想的重要手段。小明同学猜想“由于用电器耗电，电流流过用电器后会减小”，于是通过实验和推理探究电路中电流的特点。

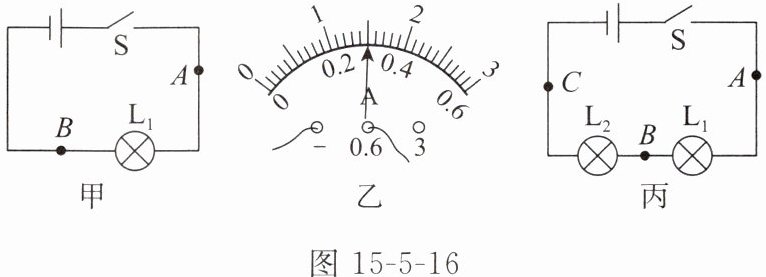

(1) 按图 15 - 5 - 16 甲接好电路，用电流表测出 $ A $ 点电流，如图 15 - 5 - 16 乙所示，则 $ I_A = $ _______ $ A $；然后 _______ 开关，改接电路，再测出 $ B $ 点电流，比较得知 $ A $、$ B $ 两点电流 _______。
(2) 更换不同规格的灯泡，重复上述实验，都得到相同结论。由此判断猜想是 _______（选填“正确”或“错误”）的。据此可知，用电器工作时，消耗的是电流携带的电能而不是电流本身。
(3) 为进一步得出两个灯泡串联时电流的规律，小明按图 15 - 5 - 16 丙连接电路，测量 $ A $、$ B $、$ C $ 三点的电流；小华认为不需要测量，在 (2) 中结论的基础上，通过推理也可以得出串联电路中电流的规律，请写出小华的推理过程： ________________________。

答案： 9.
(1)0.3　断开　相等　
(2)错误　
(3)由
(2)中结论知,电流通过用电器后不衰减,故Iₐ=Iᵦ,Iᵦ=Ic,即Iₐ=Iᵦ=Ic,串联电路中的电流处处相等。
