《2025年新课程学习与测评同步学习九年级物理全一册人教版》

(2)电位器的工作原理
电位器是一个形状特殊的滑动变阻器。通过改变连入电路中电阻片的______来改变电阻,进而改变电流和小灯泡的亮度。

答案： 长度

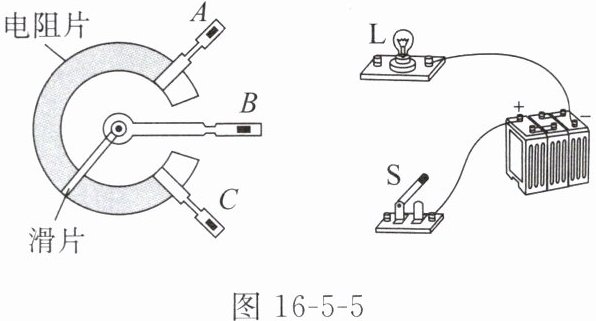

(3)在图16-5-5中,将电位器的A、B、C三个接线端按合理的方式连入电路中,要求顺时针旋转滑片时,灯泡变暗。

答案： 见答图16−6

为减少碳排放,我国大力推行电动汽车。汽车上的很多元件都应用了物理知识,比如,控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请结合所学知识回答下列问题。

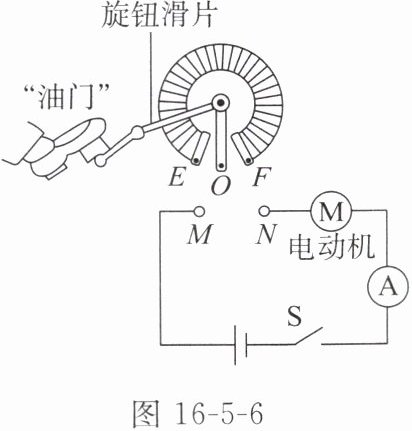

(1)图16-5-6中,汽车变阻器上的旋钮滑片应选用______(选填“导体”或“绝缘体”)材料制作；汽车下坡时不能长时间踩刹车,否则刹车片会由于温度过高逐渐变软而失去制动作用,这种改变物体内能的方式属于______。
(2)图16-5-6中的E、O、F为变阻器的三个接线柱,驾驶员踩下“油门”时,变阻器阻值减小,电流变大而加快电动机的转速,则电路中M、N应分别与旋钮变阻器的______(选填“E、O”或“E、F”或“F、O”)接线柱相连。

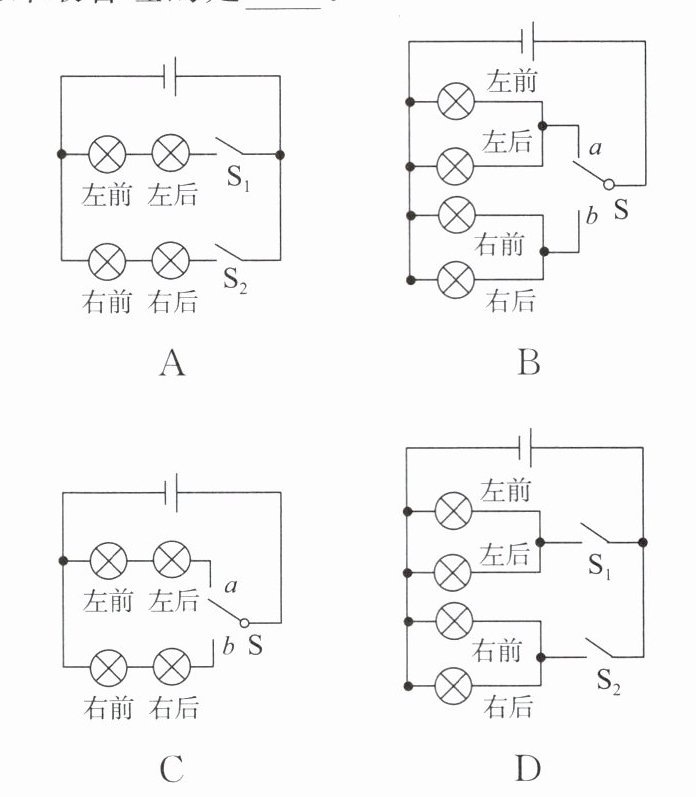

(3)汽车转向前后,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,其中一个灯损坏后,不影响其他灯的正常工作。转向横杆相当于电路中的开关,不能出现左、右转向灯同时亮的情况。下列电路设计最合理的是______。

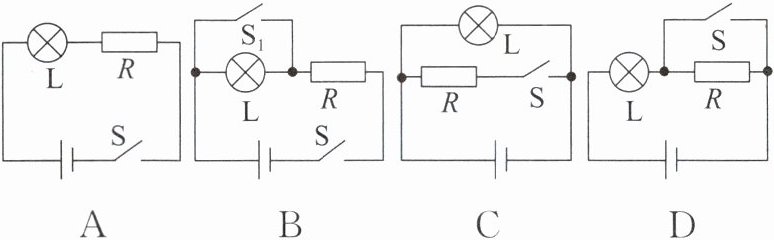

(4)为了提醒驾驶员汽车后备箱的开、闭情况,汽车上设置了“后备箱指示灯”以提醒驾驶员。后备箱关好时,相当于闭合开关,指示灯不亮；后备箱未关好时,相当于断开开关,指示灯亮。下列电路设计符合要求的是______。

答案：
(1)导体 做功
(2)E、O
(3)B
(4)B
