《2025年新课程学习与测评同步学习九年级物理全一册人教版》

1. 结合简单电路与家庭电路发生短路的条件思考,家庭电路中的“相线”和“中性线”分别对应简单电路中的哪些部分？

答案： 1.简单电路中,电源的正负极直接相连会导致短路;家庭电路中,相线和中性线直接相连也会导致短路。在分析家庭电路问题时,可将相线视为电源的正极、中性线视为电源的负极。

2. 根据你的生活经验,总结家中空气开关跳闸的原因。

答案： 2.用电器总功率过大或出现短路。

3. 我们可以从家庭电路中的哪个元件查询到我国家庭电路的电压和频率？我国家庭电路的电压和频率是多少？

答案： 3.可以从电能表的表盘上读出我国家庭电路的电压与频率,分别为220 V、50 Hz。

知识点1 家庭电路中电流过大的原因
例1 小明的妈妈将电热水器的插头插入插座中时,家里的灯突然变暗,随后空气开关跳闸,小明分析其中的原因,正确的是( )

A.电路总功率过大
B.插座内原来有短路
C.电热水器的插头内出现短路
D.某盏电灯出现短路

答案： 例1 A【解析】空气开关“跳闸”是因为电路中电流过大,电路中电流过大的原因有两种:一是电路中用电器的总功率过大,二是电路中发生了短路。若插座或其他用电器(某盏电灯)短路,则在插入电热水器插头前空气开关就会跳闸,B、D错误;若电热水器的插头内出现短路,则在插头插入瞬间,相线就与中性线接触,电路中电流过大会立即使空气开关跳闸,C错误;题干表明跳闸前有一个灯光逐渐变暗的过程,结合电热水器为大功率用电器,可知空气开关跳闸的原因为电路总功率过大。

1. 小明家中的电冰箱和空调正在正常工作,当小明关闭空调且将一个台灯的插头插进插座时,台灯不亮,电冰箱立即停止工作。发生这种现象的原因最可能是( )

A.电冰箱内部断路
B.用电器的总功率过大
C.台灯内部短路
D.台灯插头处短路

答案： 1.D【解析】由题意可知,先关闭空调,再接入台灯,台灯的功率远小于空调,故导致电流过大的原因不可能是总功率过大,B错误。电冰箱断路不影响其他用电器,A错误。若插入台灯的插头时空气开关跳闸,则原因为台灯插头处短路;若闭合台灯开关时空气开关跳闸,则原因为台灯内部短路,C错误,D正确。

知识点2 触电事故

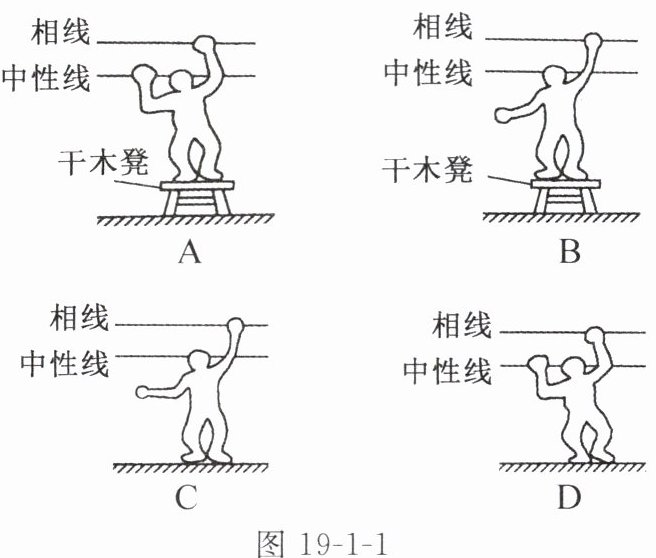

例2(多选)如图19-1-1所示,电工维修电路时需要带电操作。下列操作会发生触电事故的是( )

答案： 例2 ACD【解析】人站在干燥的木凳(绝缘体)上,一只手与相线相连,另一只手与中性线相连,形成通路,电流通过人体,会发生触电事故,选项A符合题意。人站在干木凳上,只有一只手与相线相连,没有形成通路,不会发生触电事故,选项B不符合题意。大地是导体,人站在地上,只要有一只手接触相线,就会构成通路,会发生触电事故,选项C、D符合题意。

2. 在家庭电路中,如果站在地上的人不小心接触了______线,就容易发生触电事故；为了确保用电安全,日常生活中我们要做到“不______低压带电体,不靠近高压带电体”。

答案： 2.相 接触
