《2025年新课程学习与测评同步学习九年级物理全一册人教版》

例1 下列有关生活用电的说法,不正确的是( )

A.家庭电路安装漏电保护器、使用三脚插头都是为防止漏电而采取的安全措施
B.消耗电能的多少用电能表来计量
C.家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路
D.使用测电笔时,为了安全手指不能接触笔尾的金属体

答案： D [解析]漏电保护器可以在有电流通过人体时切断电路，三脚插头能将金属外壳上的电荷导入大地，两者均具有防止漏电的作用,A正确;消耗电能的多少用电能表计量,B正确;家庭电路中电流过大的原因有两个，分别是用电器的总功率过大和电路发生短路,C 正确;使用测电笔时，必须用手指接触笔尾的金属体，故D错误。

1.(多选)关于家庭电路和安全用电,下列说法正确的是( )

A.根据国家标准：洗衣机、电冰箱应使用三孔插座
B.用铜线代替保险丝更安全
C.家用电器达到使用寿命必须及时更换
D.发现有人触电,应马上用手将其拉开

答案： AC

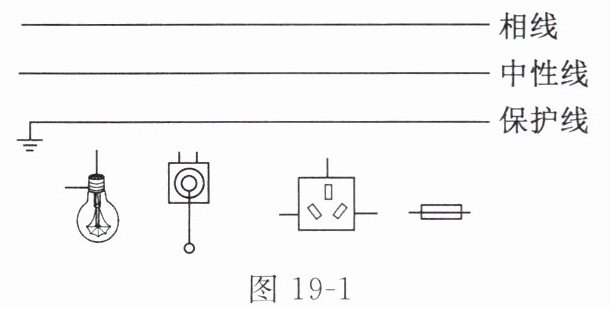

例2 图19-1为家庭电路中带有开关的电灯和带有保险丝的三孔插座,请按照安全用电原则正确连接电路。

答案：

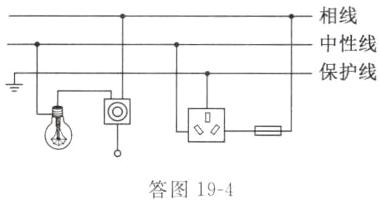

见答图19-4 [解析]灯泡接法:开关接相线和灯泡顶端的金属点,灯泡的螺旋套接中性线，这样在断开开关时能切断相线，接触灯泡不会发生触电事故。三孔插座的接法:上孔接保护线、左孔接中性线、右孔接相线，由于相线带电,所以保险丝应该接到相线上。

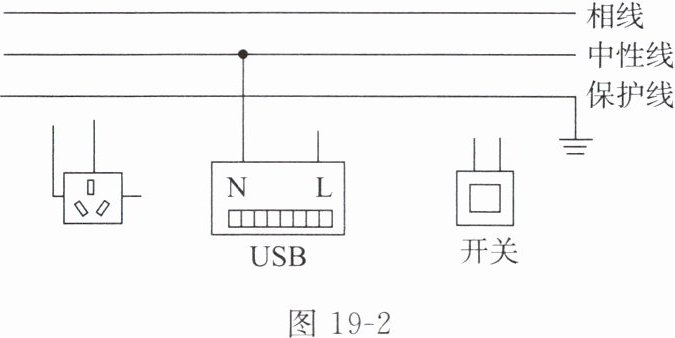

2. 社会发展某插排内部除了三孔插座外,还内置了一个USB供电模块,通过开关与家庭电路相连,请用笔画线代替导线将图19-2中的电路图补充完整。▶微课

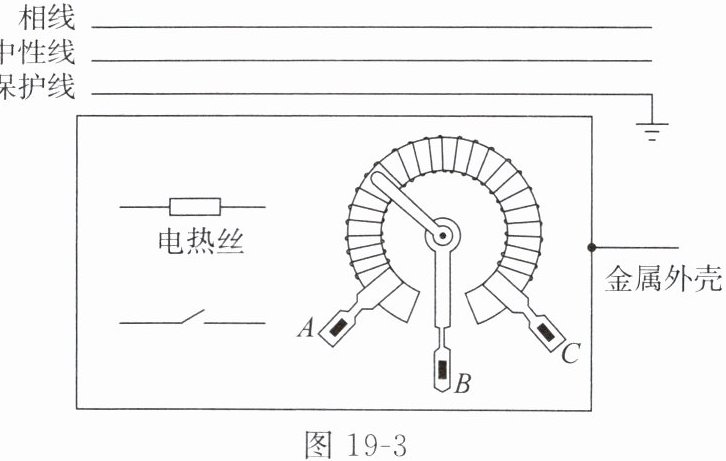

3. 图19-3是某中药电砂锅的电路原理图,请按照安全用电的原则将其正确接入家庭电路。其中电位器是调节电砂锅火力大小的装置,A、B、C是它的三个接线柱,旋钮带动滑片转动。(要求顺时针旋转旋钮时电砂锅的火力变大)

答案：

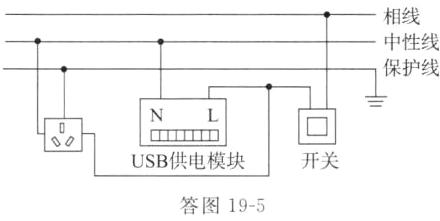

2.见答图19-5

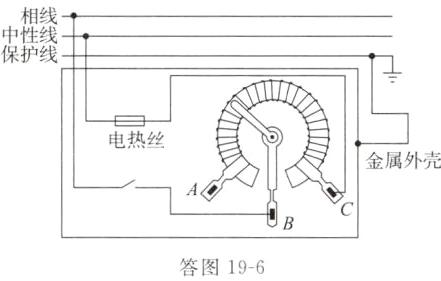

3.见答图19-6 [解析]要求顺时针旋转旋钮时火力变大，即要求顺时针旋转旋钮时接入电路的电阻变小，由电位器的构造可知，应选择B、C两个接线柱。为了保证安全，开关要与相线相连，金属外壳要接保护线。
