《2025年新课程学习与测评同步学习九年级物理全一册人教版》

知识点2 变阻器的应用

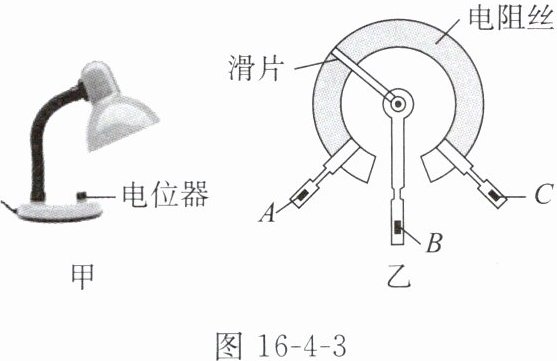

例2 生活应用 图16-4-3甲为一种可调节亮度的台灯,图16-4-3乙为其用于调光的电位器结构图,A、B、C是它的三个接线柱,B与金属滑片相连,转动旋钮,下列判断正确的是( )


A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的粗细来改变灯泡亮度的
C.若只将A、C接入电路,则顺时针转动旋钮时灯泡亮度不变
D.若只将B、C接入电路,则顺时针转动旋钮时灯泡变暗
方法点拨 变阻器常被用于油量表、水位计、压力表、拉力传感器和一些具有调光、调声功能的仪器中。这类问题的核心是变阻器的结构及其接法,明确其接入电路的是哪一部分电阻,了解相关动态过程中电阻的变化情况,从而确定电流和电压的变化情况。

答案： 例2 C

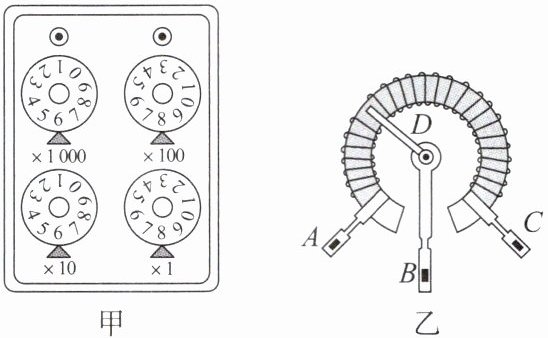

2. 如图16-4-4甲所示的电阻箱的阻值为_____Ω。要使顺时针旋转图16-4-4乙中电位器的指针D时电流表示数减小,则需接入_____、_____两个接线柱。

答案： 2.6868 A B

1. 滑动变阻器的工作原理是改变接入电路中电阻丝的( )

A.材料
B.长度
C.横截面积
D.温度

答案： 1.B

2. 下列装置没有应用变阻器的是( )

A.调电风扇风速的装置
B.调收音机音量大小的电位器
C.控制教室日光灯的开关
D.调节电动车速度的装置

答案： 2.C

3. 一个滑动变阻器铭牌上标有“50Ω 2A”的字样,它的含义是( )

A.电阻变化范围是0～50Ω,允许通过的最大电流是2A
B.电阻最小值是50Ω,允许通过的最大电流是2A
C.电阻最小值是50Ω,允许通过的最小电流是2A
D.电阻最大值是50Ω,允许通过的最小电流是2A

答案： 3.A
