《2025年新课程学习与测评同步学习九年级物理全一册人教版》

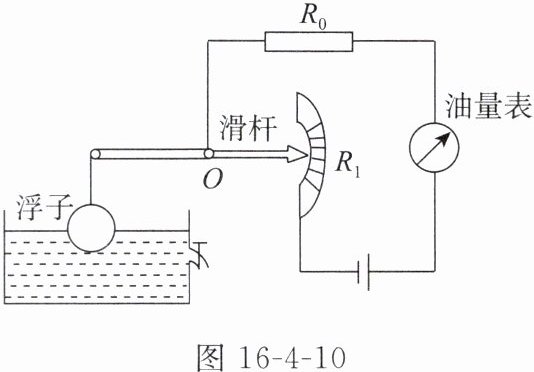

9. 科技应用(多选)如图16-4-10所示是一种测定油箱内油量的装置示意图。其中R₀为保护电阻$,R_1$是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子。油箱中的油量变化时,浮子随液面升降,带动滑杆使滑动变阻器滑片上下移动,从而改变电路中电表的示数。下列分析合理的是( )


A.该油量表由电压表改装而成
B.该油量表由电流表改装而成
C.油箱中油量减少时$,R_1$接入电路的阻值增大
D.油箱中油量减少时$,R_1$接入电路的阻值减小

答案： 9.BC

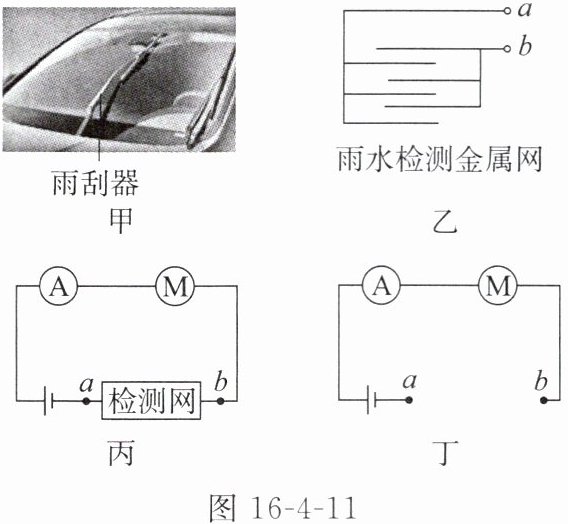

10. 科技应用某科技小组设计了一个汽车雨刮器自动控制系统(如图16-4-11甲),其刮水的速度能够随着雨量的大小而相应地发生变化,雨停后,雨刮器自动停止工作。图16-4-11乙是由一组手指状平行金属线组成的雨水检测网器件,图16-4-11丙是自动控制系统的模拟电路。

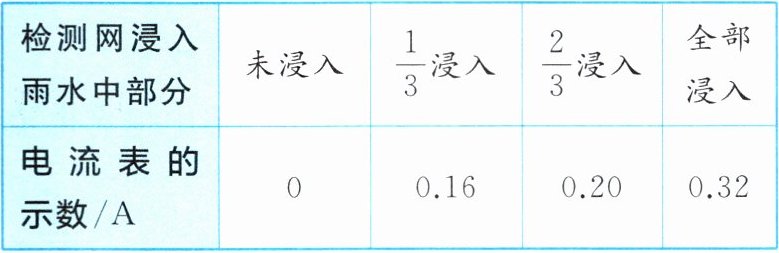

(1) 将检测网竖立并浸入雨水中不同深度处进行实验,记录数据如下表所示。

|检测网浸入雨水中部分|未浸入|$\dfrac{1}{3}$浸入|$\dfrac{2}{3}$浸入|全部浸入|
|电流表的示数/A|0|0.16|0.20|0.32|

①雨水检测金属网在电路中起到的作用更类似于_____(选填“开关”或“滑动变阻器”)。
②根据表中的现象和数据,解释雨刮器刮水的速度能够随着雨量的大小而相应地发生变化的原因：雨量变大,检测金属网浸入雨水中的部分变大,______。
(2) 活动小组发现无雨水时,电动机不能工作,无法实现无雨时车窗的清洗,于是增加了一个电路元件改进了电路,请你将“检测网”和“增加的元件”连入电路a、b间,绘制在图16-4-11丁中。
(3) 活动小组的上述设计在无雨水时_____(选填“能”或“不能”)改变雨刮器刮水的速度。

答案： 10.（1）①滑动变阻器 ②横截面积变大，电阻变小，电路中的电流变大，电动机转速变快 （2）见答图16-4 （3）不能
