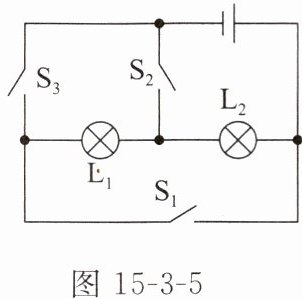

4. 在如图15-3-5所示的电路中，若要使L₁和L₂组成并联电路，则应将（ ）

A.S₂闭合，S₁、S₃断开
B.S₃闭合，S₁、S₂断开
C.S₁、S₂闭合，S₃断开
D.S₁、S₃闭合，S₂断开

答案： C

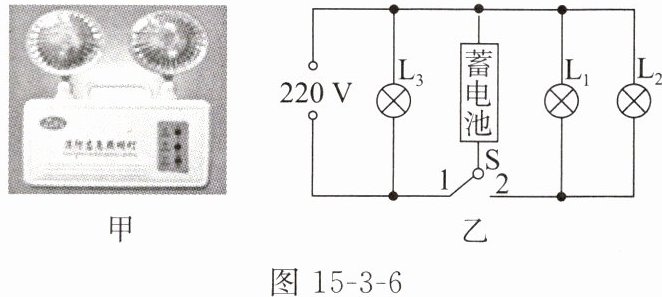

5. 科技应用 某消防应急照明灯如图15-3-6甲所示，其简化原理图如图15-3-6乙所示，L₁、L₂为应急灯，L₃为指示灯。当外部电源供电时，自动开关S接1，应急灯不亮，指示灯L₃与蓄电池是______联的，蓄电池此时在电路中相当于______；外部电路停电时，自动开关S接2，应急灯正常发光，此时指示灯L₃______（选填“发光”或“不发光”）。

答案： 并　用电器　不发光

6. 请把“电源”和“小灯泡L₂”两个电学元件的电路符号填入图15-3-7中的虚线框内，使得电路接通后L₁、L₂组成并联电路，且开关只控制灯L₂。

答案： 见答图15−5

7. （多选）拆弹演习中的引爆装置如图15-3-8所示，目前引爆装置的两个开关处于闭合状态，为使起爆器不被接通，拆弹专家应该（ ）

A.断开开关S₁
B.用一根导线使开关S₂短路
C.用一根导线使开关S₁短路
D.断开开关S₂

答案： AB　【解析】分析电路图可知，此时起爆器被S₂短路，要使起爆器中有电流通过，需保持S₁闭合且断开S₂，由此可推测引爆装置的工作原理是到指定时间后断开S₂。因此，直接断开S₁或用导线使S₂永久处于短路(闭合)状态，起爆器均不会工作，A、B正确。

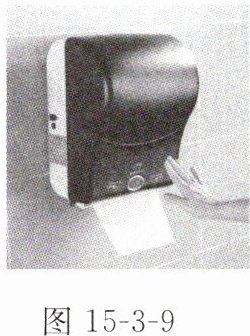

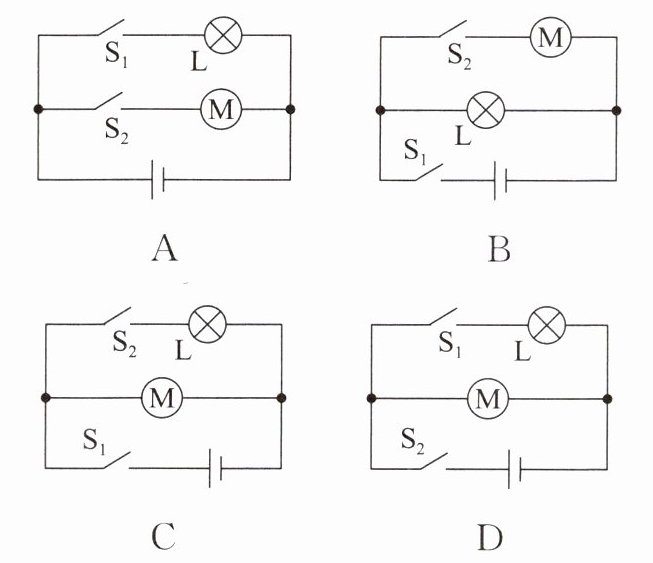

8. 科技应用 许多商场在卫生间安装了既方便又卫生的智能纸巾盒，如图15-3-9所示。使用时，智能纸巾盒的工作状态由两个开关控制：若单独闭合开关S₁，则指示灯亮，但不送纸，再用手遮挡感应区时（相当于闭合开关S₂），电动机转动送纸；若只用手遮挡感应区，则指示灯不亮，电动机也不送纸。能实现上述控制方式的电路图是（ ）

答案： B　【解析】由题意，单独闭合S₂(只用手遮挡感应区)，指示灯和电动机都不工作，说明S₂处于支路，S₁处于干路。闭合S₁，指示灯亮，再闭合S₂，电动机工作，说明两用电器的工作互不影响，为并联关系，且S₂控制电动机。综上分析，B正确。

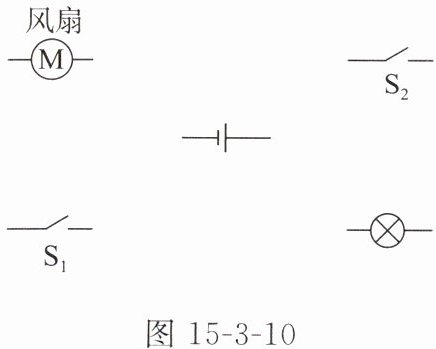

9. 善于观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关S₁时，只有风扇工作，再闭合S₂时，灯泡和风扇同时工作。当只闭合S₂时，风扇和灯泡都不工作。请在图15-3-10中连线，设计一个符合上述要求的电路图。

答案： 如答图15−6所示
