《2025年新课程学习与测评同步学习九年级物理全一册人教版》

1. “探究电阻一定时电流与电压的关系”,这个实验标题体现的物理实验方法是( )

A.转化法
B.控制变量法
C.等效替代法
D.科学推理法

答案： B

2. 在“探究电压一定时电流与电阻的关系”实验中,滑动变阻器的作用主要是( )

A.保持电阻两端的电压不变
B.保持通过电阻的电流不变
C.改变电阻两端的电压
D.改变通过电阻的电流

答案： A

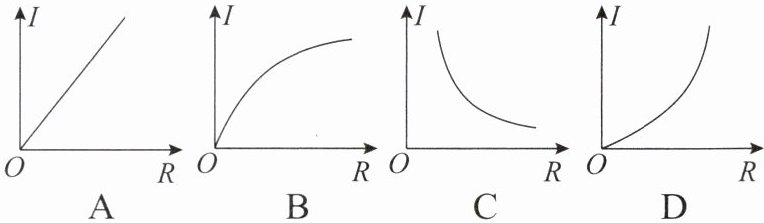

3. 下列图像中,能正确描述电压一定时电阻与电流关系的是( )

A.
B.
C.
D.

答案： C

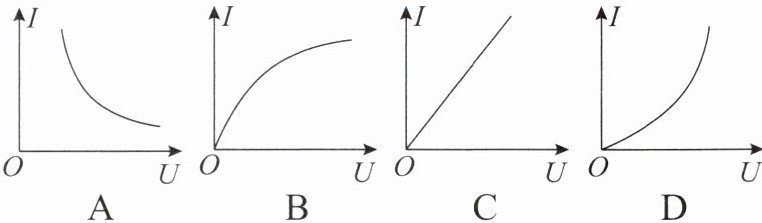

4. 下列图像中,能正确描述电阻一定时电流与电压关系的是( )

A.
B.
C.
D.

答案： C

5. 小明通过实验得到两个定值电阻 $ R_1 $、$ R_2 $ 对应的 $ I - U $ 关系图像如图 17 - 1 - 3 所示。由图像可知,当电阻一定时,通过导体的电流与导体两端的电压成______；定值电阻 $ R_1 $______(选填“$＜$”“$＞$”或“$=$”)$ R_2 $；若将 $ R_1 $、$ R_2 $ 并联接入电路中,则通过它们的电流的大小关系为 $ I_1 $______(选填“$＜$”“$＞$”或“$=$”)$ I_2 $。

答案： 正比 ＜ ＞ 【解析】由题图可知,两电阻两端电压U相同时,I₁＞I₂,说明R₁对电流的阻碍作用小于R₂,即R₁＜R₂。两电阻并联时,它们两端的电压相同,上述规律同样适用。

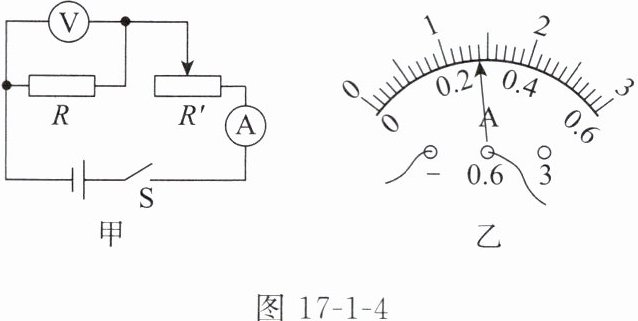

6. 在“探究电流与电压的关系”实验中,某实验小组设计了如图 17 - 1 - 4 甲所示的实验电路。

(1)闭合开关前,应将滑动变阻器的滑片置于最______(选填“左”或“右”)端。
(2)当电压表示数为 2.8V 时,电流表如图 17 - 1 - 4 乙所示,为______A。

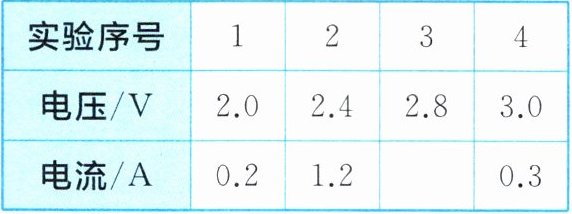

(3)实验数据记录如下表所示,小组成员分析数据时发现有一组数据不符合实际,这组数据对应的实验序号是______。分析正确的数据,可得出实验结论：______。
|实验序号|1|2|3|4|
|电压/V|2.0|2.4|2.8|3.0|
|电流/A|0.2|1.2| |0.3|

答案：
(1)左
(2)0.28
(3)2 电阻一定时,通过导体的电流与导体两端的电压成正比

7.(多选)如图 17 - 1 - 5 所示,在“探究电流与电压的关系”实验中,下列说法正确的是( )


A.闭合开关前,移动滑片 P 到最右端是为了保护电路
B.闭合开关后,移动滑片 P 的作用是控制定值电阻两端的电压不变
C.闭合开关后,移动滑片 P 的作用是改变定值电阻两端的电压以进行多次测量
D.闭合开关后,移动滑片 P 的作用是多次测量取平均值以减小误差

答案： AC 【解析】在"探究电流与电压的关系"实验中,闭合开关前,应将滑动变阻器滑片移到阻值最大位置,即最右端,这是为了保护电路,A正确。在"探究电流与电压的关系"实验中,应保持电阻一定,所以闭合开关后,移动滑片的作用是改变电阻两端的电压,C正确,B错误;多次测量的目的是寻找普遍性规律,D错误。
