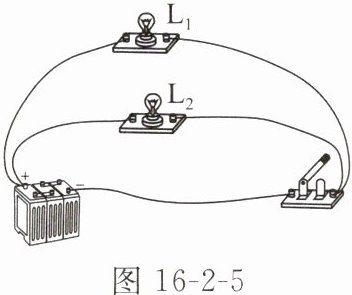

2. (多选)如图16-2-5所示电路中,电源两端的电压恒定,闭合开关,灯泡$L_1$和灯泡$L_2$都正常工作,且灯泡$L_1$比灯泡$L_2$亮。则( )

$A. L_1$两端的电压比$L_2$两端的电压大
$B. L_1$两端的电压等于$L_2$两端的电压
$C. L_2$两端的电压比$L_1$两端的电压大
$D. L_2$灯丝烧断$,L_1$仍能正常工作

答案： BD

1. 如图16-2-6所示,电源电压为4.5V,开关闭合后,灯泡$L_1、$$L_2$均发光,电压表示数为2.5V,则灯泡$L_1$两端的电压是( )

A.7V


B.4.5V
C.2.5V
D.2V

答案： D

2. 如图16-2-7所示的电路中,已知电源电压为U,开关闭合后$,R_1、$$R_2$两端电压分别为$U_1、$$U_2。$则下列关系式正确的是( )
$A. U_1= U_2$
$B. U_1＜U_2$
$C. U＞U_2$
$D. U_1+U_2= U$

答案： A

3. (多选)下列说法正确的是( )

A.在并联电路中,不论灯泡规格是否相同,每个灯泡两端的电压都相等
B.使用电压表时,它的两个接线柱允许不通过用电器直接与电源两极相连
C.探究串、并联电路中的电压规律时,应该尽量选取相同规格的灯泡进行实验
D.电流表和电压表都有一定的量程,使用时应注意选择量程,量程越大越好

答案： AB

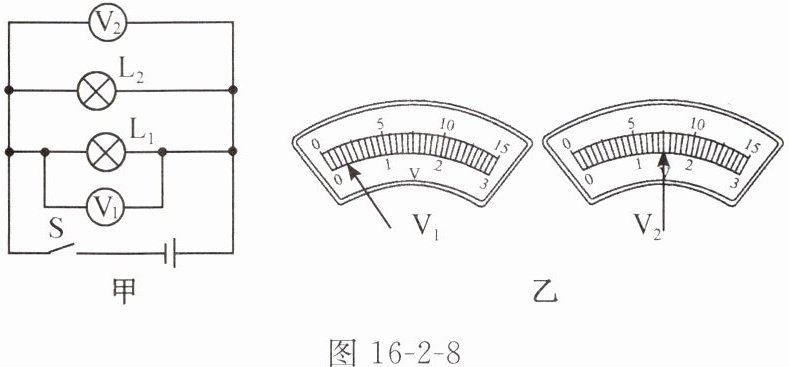

4. (多选)在图16-2-8甲所示的电路中,开关闭合后,电压表的指针位置如图16-2-8乙所示,下列说法正确的是( )
甲
乙

A.电压表$V_1、$$V_2$的读数相同
B.电压表$V_1$用的量程是0~3V,电压表$V_2$用的量程是0~15V
C.电压表$V_1$用的量程是0~15V,电压表$V_2$用的量程是0~3V
D.电压表$V_1、$$V_2$用的量程都是0~3V

答案： AC

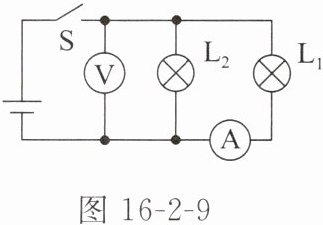

5. 用如图16-2-9所示电路探究“串、并联电路中电压的关系”。闭合开关S,两灯均正常发光；一段时间后,一灯突然熄灭,另一灯仍正常发光,且电压表、电流表示数均不变。电路中出现的故障可能是( )

$A. L_1$短路
$B. L_1$断路
$C. L_2$短路
$D. L_2$断路

答案： D

6. 在图16-2-10中适当位置的〇内填上电压表和电流表符号,要求开关闭合后小灯泡$L_1、$$L_2$都能发光。请写出电路图补全后$,L_1$两端电压$U_1,L_2$两端电压$U_2,$电源电压U之间的关系式：_________。

答案： U₁=U₂=U
