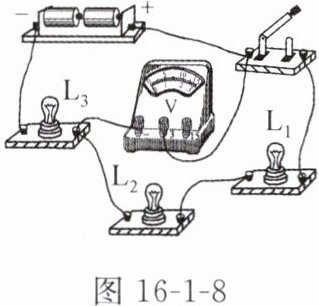

7. 在图 16 - 1 - 8 所示的实物电路中,开关闭合后电压表测量的是( )
$A. L_1 $两端的电压
$B. L_1 $和$ L_2 $两端的电压
$C. L_3 $和电源两端的电压
D. 电源两端的电压

答案： B

8. (多选)在图 16 - 1 - 9 所示的电路中,闭合开关 S,灯泡发光,电路正常。若将电压表与电流表交换位置,则电路可能出现的情况是( )

A.电流表不会损坏、电压表被烧毁
B.电压表有示数,电流表无示数
C.灯泡不发光
D.电流表有示数,电压表无示数

答案： BC 【解析】电压表原来并联在灯泡的两端,测量灯泡两端的电压,电流表测量电路中的电流。当两只表互换后,电压表串联在电路中,相当于断路,故电流表的示数接近为零,灯泡不亮;而此时电压表相当于并联在电源的两端,故电压表的示数接近电源电压。

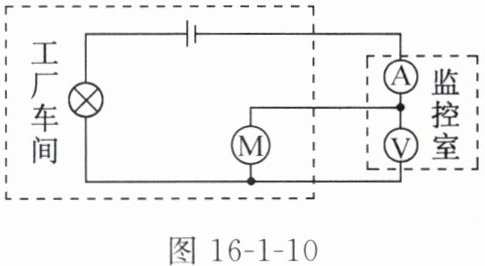

9. 用电器的工作情况可由其两端的电压反映出来,因此用电压表测出某用电器两端的电压,就可以对用电器进行监控。某工厂的一部分电路如图 16 - 1 - 10 所示,则监控室的电压表监控______的工作情况,电压表的______(选填“上”或“下”)端为“ + ”接线柱。

答案： 电动机 下 【解析】由题图可知,灯泡、电动机和电流表串联,电压表并联在电动机的两端,测量的是电动机两端的电压。根据电流方向可判断电压表的下端是“+”接线柱。

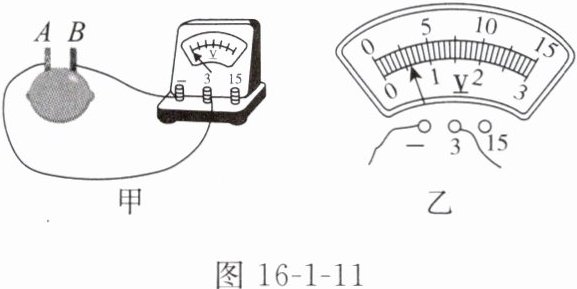

10. 模型小制作 如图 16 - 1 - 11 甲所示,把两块金属片插入柠檬中制成水果电池,用电压表测其两端电压。
(1)水果电池的正极是金属片_________；电压表指针偏转情况如图 16 - 1 - 11 乙,示数为_________ V。
(2)小加猜想：水果电池的电压可能与金属片插入的面积有关。于是找来实验室中精确度最高的电压表进行探究实验,测出的数据如下表所示。
| 金属片插入水果的面积$/cm^2 $| 4 | 8 | 12 |
| 水果电池的电压/V | 0.88 | 0.87 | 0.88 |

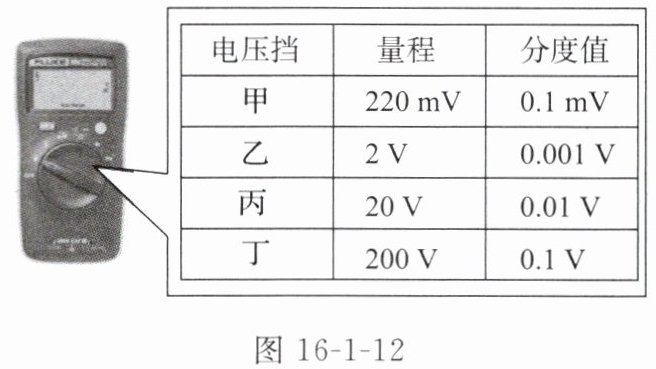

分析实验数据后,小明认为该电压表的精确度仍不足,于是借来如图 16 - 1 - 12 所示的多用电表,应选择的挡位是_________,理由是 _________。

(3)请再提出两个可能影响水果电池电压大小的因素：
① _________；
② _________。

答案：
(1)A 0.6
(2)乙 见解析
(3)金属片材料、金属片距离、水果种类等(合理即可) 【解析】
(1)通过观察电压表的指针是否反偏来判断水果电池的正负极。
(2)分析题表数据可知,水果电池的电压约为0.88 V,原来使用电压表的精确度为0.01 V。要使测量值更精确,除提高精确度外还要保证量程超过待测电压,题图所示的4个挡位中,只有乙满足以上两个要求。
