《2025年新课程学习与测评同步学习九年级物理全一册人教版》

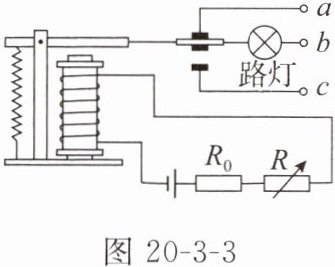

例2 如图20-3-3所示,R₀是一个光敏电阻,光敏电阻的阻值随光照强度的增加而减小,R是电阻箱(已调至合适阻值),用它们和电磁继电器组成自动控制电路来控制路灯,白天路灯熄灭,夜晚路灯亮起。下列说法正确的是( )


A.电磁铁的上端是N极
B.路灯的电源在b、c之间
C.路灯工作时将电能全部转化为光能
D.减小控制电路的电压,傍晚路灯亮起的时间将变早

答案： D

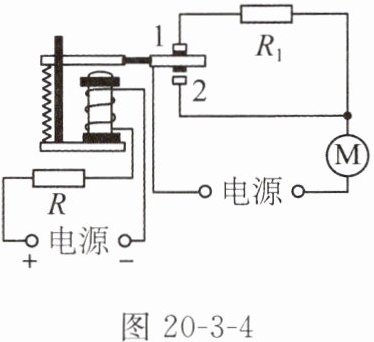

2. 科技应用 很多商场安装了自动扶梯,电梯上没人和有人时运行的速度会发生变化,其简易电路如图20-3-4所示,R是一个压敏电阻,其阻值随压力的增大而减小。下列说法正确的是( )


A.控制电路中的电磁铁上端为S极
B.人走上电梯后,衔铁与触点2接触,电梯运行速度加快
C.人走下电梯后,电动机的额定功率变小,电动机转速变慢
D.人走下电梯后,电磁继电器控制电路中的电流增大

答案： B

1. 在如图20-3-5所示电路中,以下措施不能使电磁铁磁性强弱改变的是( )

A.将电源正负两极对调
B.把开关S由1拨到2
C.把P向上移动
D.把P向下移动

答案： A
