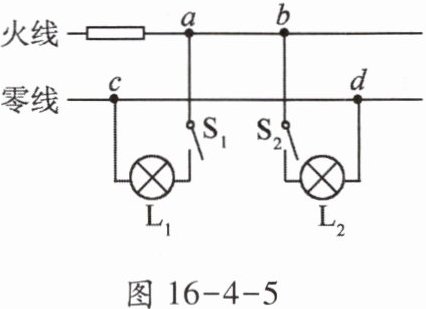

7.小明学了电学知识之后,帮助检查家中电路.如图16-4-5所示是家庭电路的一部分,小明进行了如下检测：①闭合$S_1,$灯$L_1$亮；②再闭合$S_2,$灯$L_1$亮,灯$L_2$不亮；③用测电笔测a、b、c、d四个接线点,测电笔在a、b、d点发光.若电路中只有一处故障,故障可能是(C)

A.c点左侧的零线开路
B.灯$L_2$短路
C.c、d两点间开路
D.灯$L_2$所在支路开路

答案： C

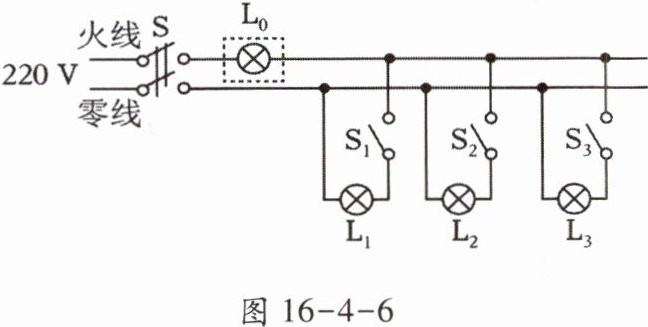

8.如图16-4-6所示,在安装室内电路时,电工师傅常用一个标有“220V 40W”字样的灯泡L₀来代替保险丝检查新安装的照明电路中每个支路的情况.下列判断中正确的是(A)

A.当只闭合S、$S_1$时,L₀正常发光$,L_1$所在的支路短路
B.当只闭合S、$S_3$时,L₀不亮$,L_3$所在的支路短路
C.当只闭合S、$S_2$时,L₀和$L_2$都呈现暗红色$,L_2$所在的支路开路
D.灯L₀代替了保险丝,若电路中存在短路,灯L₀的灯丝就会熔断,起到保护电路的作用

答案： A

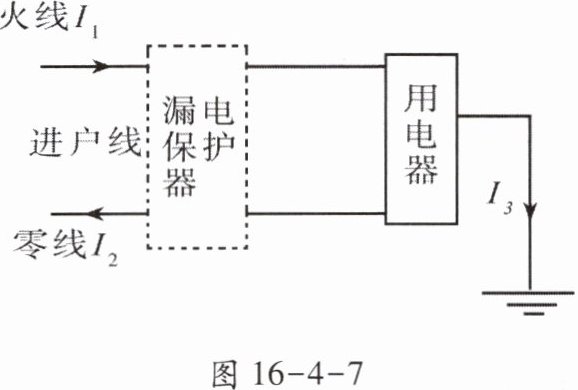

9.因线路或用电器的绝缘层老化,家庭电路会发生漏电现象,漏电现象严重时会引发用电安全事故.漏电保护器是在用电器发生漏电故障或人体触电时的保护装置,如图16-4-7所示,未发生漏电时$I_1= I_2,$如果电路中某处发生漏电,即有电流$I_3$通过其他路径流入大地而使$I_1$与$I_2$的差值大于一定值时,漏电保护器会快速自动切断电路,此时$I_3$的值称为动作电流.

(1)关于漏电保护器,下列说法正确的是(D).
A.当电路发生短路时,漏电保护器会自动切断电路
B.漏电保护器跳闸后按下试验按钮即可恢复供电
C.正常情况下家庭电路中火线中的电流大于零线中的电流
D.人站在绝缘物上双手分别触摸火线与零线,漏电保护器不会切断电路
(2)由于安装人员的疏忽,在安装三孔插座时,误将连接零线和地线的孔接反.此时如果将洗衣机的三脚插头插入该插座,漏电保护器会(填“会”或“不会”)断开.

答案：
(1)D
(2)会
