《2025年智慧学习明天出版社九年级物理全一册沪科版》

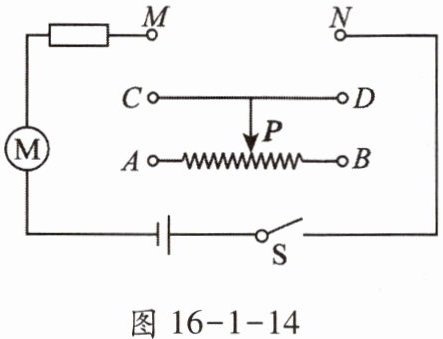

6. 将图16-1-14中的滑动变阻器连入电路,开关S闭合,滑片P向左移动时,下列连接关系及现象对应正确的是(D)

A.M接C,N接B,电动机转速将变快
B.M接A,N接B,电动机转速将变快
C.M接C,N接D,电动机转速将变慢
D.M接A,N接D,电动机转速将变快

答案： D

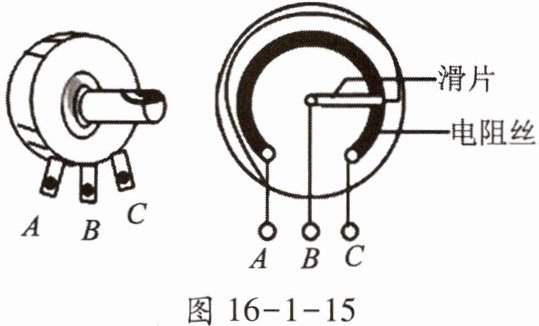

7. 有一种叫电位器的变阻器常用在收音机中.电位器的外形及其内部构造如图16-1-15所示,A、B、C三个焊接点相当于变阻器的三个接线柱.如果要使滑片顺时针旋动时连入电路中的电阻变大,下列做法正确的是(C)

A.将B、C接入电路
B.将A、C接入电路
C.将A、B接入电路
D.将A、B接入电路同一点,C接电路的另一点

答案： C

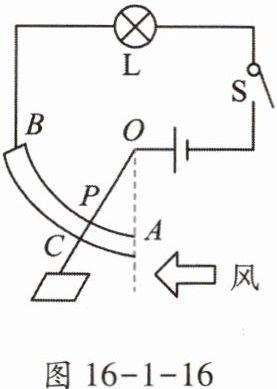

8. 一位同学设计了一个风力测定仪,如图16-1-16所示,O是转动轴,OC是金属杆,下面连接着一块受风板.无风时OC是竖直的,风越强OC杆偏转的角度越大.AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可.通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器,观察小灯泡的亮度可以粗略地知道风力的大小.有人认为把图中的灯泡换成电流表更好,你的观点是这样不可以,因为若风力过大可能会导致电路发生短路.

答案： 滑动变阻器 亮度 这样不可以,因为若风力过大可能会导致电路发生短路

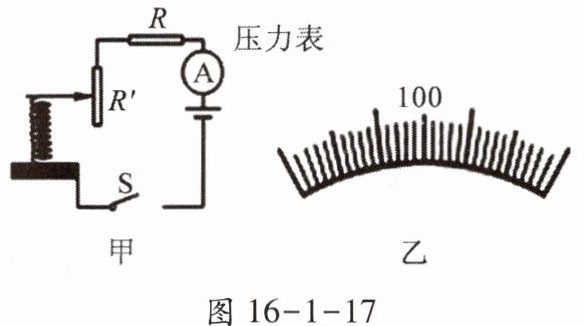

9. 小明用电流表和滑动变阻器设计了如图16-1-17甲所示的压力测量仪,可以反映弹簧上方金属片受到的压力大小.其中R'是滑动变阻器,R是定值电阻,电源电压恒定不变,压力表实际上是一个电流表.

(1)当开关S闭合,金属片受到的压力增大时,变阻器连入电路的阻值变大,电流表示数变小(均选填“变大”“变小”或“不变”).
(2)我们将电流表中的电流刻度换成相应力的刻度,就能直接显示金属片受到的压力大小.如果刻度盘中的力刻度值为100N(如图乙所示),则120N的刻度应在100N的左(填“左”或“右”)边.

答案：
(1)变大 变小
(2)左

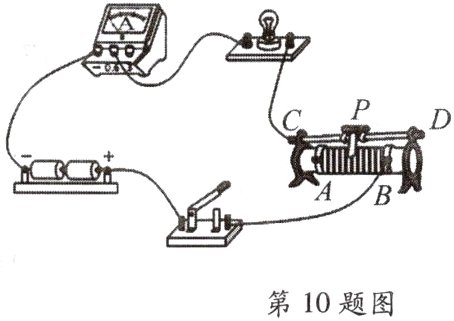

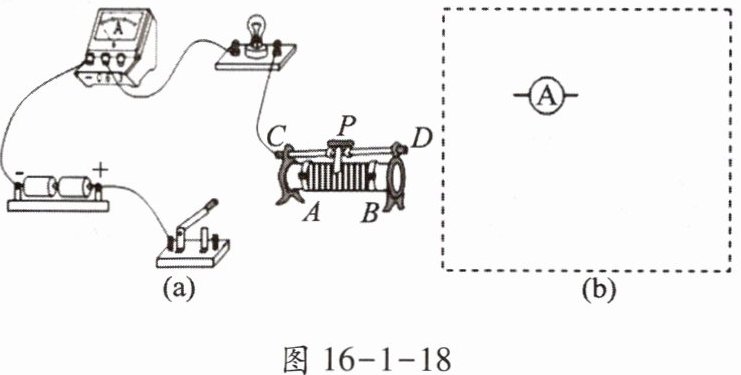

10. 如图16-1-18所示,A组同学设计了一个可以调节小灯泡亮度的电路.

(1)要求滑动变阻器的滑片向左移动时能使灯亮度变暗.请用笔画线代替导线连接实物图(a),并在(b)虚线框中画出相应的电路图.
(2)开关闭合前,滑动变阻器的滑片P应滑到______(填“A”或“B”)端.
(3)想使小灯泡变亮,滑片应向______(填“左”或“右”)端滑动,电流表的示数将______.
(4)开始实验后,A组同学发现移动滑片P时,灯忽亮忽熄,这可能是______.
(5)B组同学接完最后一根导线时灯泡立刻发光,无论如何移动滑片,灯泡亮度都不改变,而且很暗.请找出实验中的两个操作不当之处：
①______；
②______.

答案：

(1)如图所示
(2)A
(3)右 变大
(4)滑片接触不良
(5)①连接电路时,开关没有断开 ②滑动变阻器接线接在A、B两接线柱上
