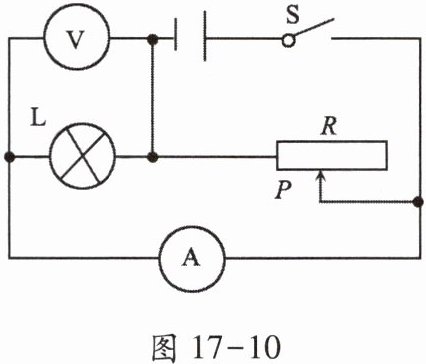

15. 在如图 17 - 10 所示电路中,电源电压不变,当滑动变阻器的滑片 P 由右端向中点移动时,灯泡的亮度不变(填“变亮”“变暗”或“不变”),电路的总功率变大(填“变大”“变小”或“不变”).

答案： 不变 变大

16. 有一直流电动机,当其两端电压为 1 V 时不转,通过线圈的电流为 2 A；当其两端电压为 10 V 时正常转动,通过线圈电流为 1 A,则电动机正常工作 1 min 输出的机械能是570J.

答案： 570

17. 同学们在进行“探究电流产生热量的多少与哪些因素有关”的分组实验中,实验装置如图 17 - 11 所示.

(1)图甲、乙是小明组的实验装置,两个透明容器中密封着等量的空气. 他们没有使用温度计而是用 U 形管两液面的高度差反映密闭空气温度的变化. 通电一定时间后,甲图中______(填“A”或“B”)管中的液面较高,若图乙中两 U 形管内液面上升高度相同,则故障可能是______(填“$R_{1}$”“$R_{2}$”或“$R_{3}$”)开路,排除故障后通电相同时间,发现乙图 C 管内液面上升较高,这表明：在电阻和通电时间相同的情况下,通过导体的______越大,产生的热量越多.
(2)为了使图乙实验中两侧 U 形管液面高度差更明显,可将空气盒外电阻$R_{3}$换为______(填“大于”或“小于”)5 Ω 的电阻.
(3)小华组的实验装置为图丙,该装置可探究电流通过导体时产生热量与______的关系,烧瓶中用煤油而不用水是因为______.
(1)图甲、乙是小明组的实验装置,两个透明容器中密封着等量的空气. 他们没有使用温度计而是用 U 形管两液面的高度差反映密闭空气温度的变化. 通电一定时间后,甲图中B(填“A”或“B”)管中的液面较高,若图乙中两 U 形管内液面上升高度相同,则故障可能是R₃(填“$R_{1}$”“$R_{2}$”或“$R_{3}$”)开路,排除故障后通电相同时间,发现乙图 C 管内液面上升较高,这表明：在电阻和通电时间相同的情况下,通过导体的电流越大,产生的热量越多.
(2)为了使图乙实验中两侧 U 形管液面高度差更明显,可将空气盒外电阻$R_{3}$换为小于(填“大于”或“小于”)5 Ω 的电阻.
(3)小华组的实验装置为图丙,该装置可探究电流通过导体时产生热量与电阻的关系,烧瓶中用煤油而不用水是因为煤油的比热容较小,在质量和吸热相同的条件下温度变化比水明显.

答案：
(1)B R₃ 电流
(2)小于
(3)电阻 煤油的比热容较小,在质量和吸热相同的条件下温度变化比水明显

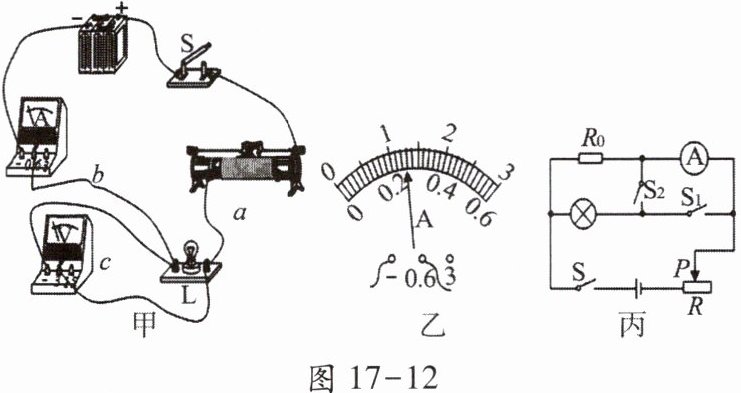

18. 如图 17 - 12 甲是“测量小灯泡额定电功率”的实验,电源电压恒为 6 V,小灯泡额定电压$U_{额}= 2.5 V$,正常发光电阻约为 10 Ω,有两个规格分别为“10 Ω 2 A”“50 Ω 1 A”的滑动变阻器.

(1)本实验应选择规格为50 Ω 1 A的滑动变阻器.
(2)连接好电路后闭合开关,发现小灯泡发光,电流表有示数,电压表无示数,可能是导线c(选填“a”“b”或“c”)断了.
(3)排除故障后,闭合开关,调节滑片 P,当电压表示数为 2.5 V 时,电流表示数如图乙,则小灯泡的额定功率为0.65W.
(4)若电压表损坏,小明利用一个定值电阻已知的$R_{0}$和两个开关,设计了如图丙所示的路,并进行实验：
①只闭合开关 S 和$S_{1}$,调节滑片 P,使电流表示数为$\frac{2.5\ V}{R_{0}}$；
②保持滑片 P 位置不动,断开开关S₁,闭合其他开关,读出电流表示数为 I；
③小灯泡的额定功率表达式为$P_{额}= $$U_{额}×(I-\frac{2.5\ V}{R_{0}})$(用题中物理量字母表示).

答案：
(1)50 Ω 1 A
(2)c
(3)0.65
(4)①$\frac{2.5\ V}{R_{0}}$ ②S₁ ③$U_{额}×(I-\frac{2.5\ V}{R_{0}})$
