《2025年智慧学习明天出版社九年级物理全一册沪科版》

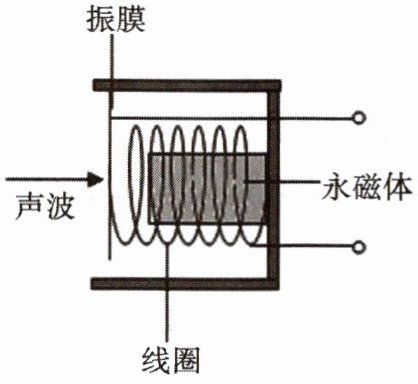

6. 如图19-1-6是动圈式话筒的部分结构。声波使振膜左右振动,连接在振膜上的线圈也随之一 起振动,切割永磁体的磁感线产生电流。此过程中(A)

A.利用了电磁感应原理
B.利用了通电导体在磁场中受力的原理
C.利用了电流的磁效应
D.利用了电流的热效应

答案： A

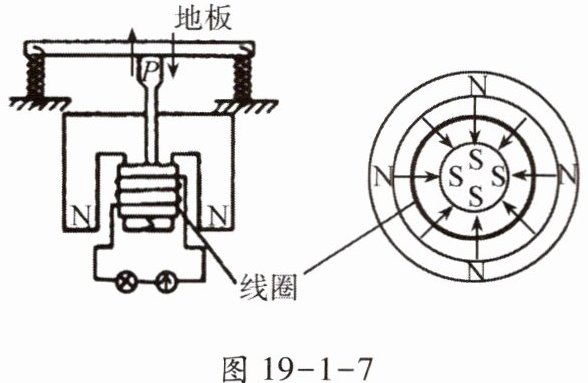

7. 某幼儿园游乐室里有一块能发电的地板,其结构如图19-1-7所示,当小朋友们在上面跳跃时,固定在地板下方的磁体上下运动,使线圈做切割磁感线运动,闭合电路中产生感应电流,小灯泡会一闪一闪的发光,灵敏电流计指针偏转方向会(填“会”或“不会”)发生改变。

答案： 切割磁感线运动 感应电流 会

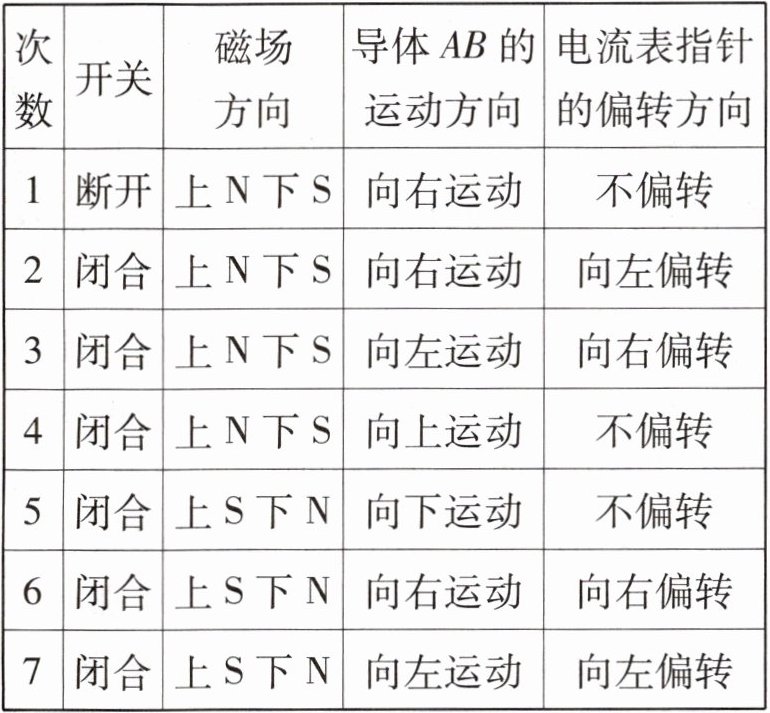

8. 小勇利用如图19-1-8所示的实验装置探究导体在磁场中运动时产生感应电流的条件,他将实验中观察到的现象记录在下表中。

|次数|开关|磁场方向|导体AB的运动方向|电流表指针的偏转方向|
|1|断开|上N下S|向右运动|不偏转|
|2|闭合|上N下S|向右运动|向左偏转|
|3|闭合|上N下S|向左运动|向右偏转|
|4|闭合|上N下S|向上运动|不偏转|
|5|闭合|上S下N|向下运动|不偏转|
|6|闭合|上S下N|向右运动|向右偏转|
|7|闭合|上S下N|向左运动|向左偏转|

(1)分析得出：闭合电路中的部分导体在磁场里做切割磁感线运动时,导体中就会产生感应电流。
(2)比较实验2和3(或6和7)可知：在磁场方向一定时,感应电流的方向与导体切割磁感线运动方向(或导体运动方向)有关。
(3)比较实验2、6(或3、7)可知：在导体切割磁感线运动方向不变时,感应电流的方向与磁场方向有关。
(4)要使电流表指针偏转的方向改变,可以采取两种办法。
(5)猜想一下：若导体切割磁感线运动方向和磁场方向同时改变,电流表指针的偏转方向会不会改变？不会。

答案：
(1)闭合
(2)导体切割磁感线运动方向(或导体运动方向)
(3)2、6(或3、7)
(4)只改变磁场方向 只改变导体AB的运动方向
(5)不会

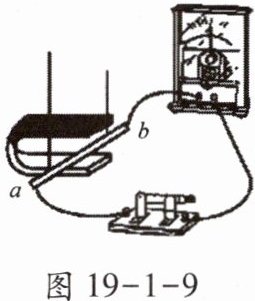

9. 某同学探究“什么情况下磁可以生电”的实验装置如图19-1-9所示,ab是一根铜丝,通过导线接在量程为3A的电流表的两接线柱上,电流表指针指零。当把ab迅速向右运动时,并未发现电流表指针明显偏转,你认为可能的原因有哪些？

答案： 电流表的量程太大;导线切割磁感线运动的速度不够快;电路没闭合
